Схема электрооборудования автомобилей Шкода Октавиа

  1. Замок зажигания, реле для контакта X, коробка предохранителей
  2. Указатели поворота, аварийная сигнализация, выключатель стояночных фонарей
  3. Освещение задней части автомобиля
  4. Стеклоочистители ветрового стекла
  5. Выключатель сигнала торможения, освещение багажника
  6. Розетка, коробка предохранителей, сигнал торможения
  7. Панель приборов, процессор, сигнализаторы, коробка предохранителей
  8. Сигнал уровня тормозной жидкости автомобиля
  9. Иммобилайзер, панель приборов, процессор, сигнализаторы, спидометр

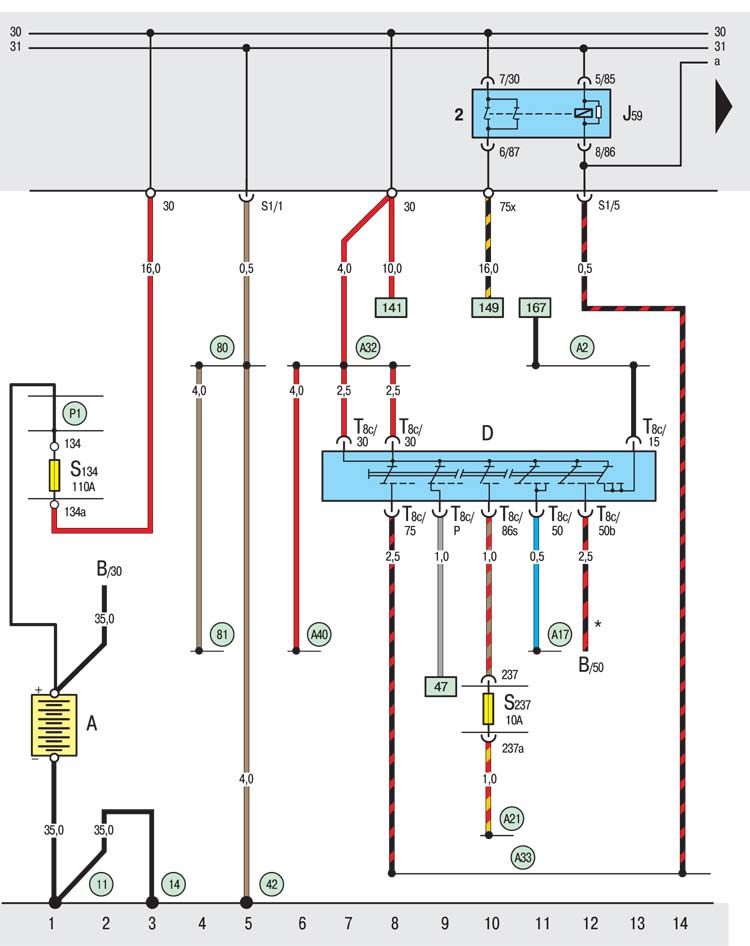

Замок зажигания, реле для контакта X, коробка предохранителей

  • A – аккумуляторная батарея;
  • B – стартер Skoda Octavia ;
  • D – замок зажигания;
  • J59 – коммутационное реле для контакта Х;
  • S134 – предохранитель в коробке предохранителей на аккумуляторной батарее;
  • T8c – восьмиконтактный штекерныйразъем, на замке-выключателе зажигания и приборов;
  • 11 – точка соединения на "массу" под аккумуляторной батареей слева;
  • 14 – соединение на "массу" на коробке передач;
  • 42 – точка соединения на "массу" рядом с колонкой рулевого управления;
  • 80 – соединение на "массу" в жгуте проводов позади панели приборов;
  • 81 – соединение на "массу" в жгуте проводов позади панели приборов;
  • А2 – соединение с положительным полюсом (15) в жгуте проводов позади панели приборов;
  • А17 – соединение (61) в жгуте проводов позади панели приборов;
  • А21 – соединение (86s) в жгуте проводов позади панели приборов;
  • А32 – соединение с положительным полюсом (30) в жгуте проводов позади панели приборов слева;
  • А33 – соединение (75) в жгуте проводов позади панели приборов слева;
  • А40 – соединение с положительным полюсом (30) в жгуте проводов позади панели приборов слева;
  • Р1 – соединение с положительным полюсом (30) в коробке предохранителей на аккумуляторной батарее.

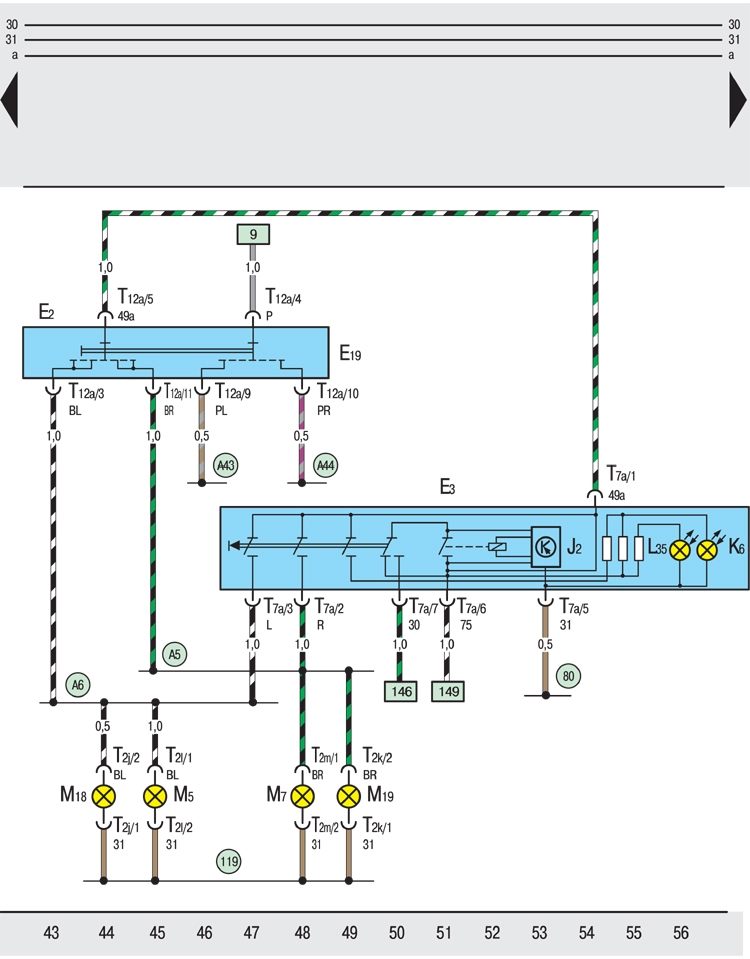

  • Указатели поворота, аварийная сигнализация, выключатель стояночных фонарей

  • E2 – переключатель фонарей указателя поворота;
  • E3 – выключатель для системы аварийной световой сигнализации;
  • E19 – включатель для стояночных фонарей;
  • J2 – прерыватель для фонарей системы аварийной световой сигнализации;
  • K6 – сигнализатор аварийной световой сигнализации;
  • L35 – лампа накаливания для освещения выключателя системы аварийной световой сигнализации;
  • M5 – лампа накаливания левого переднего фонаря указателя поворота;
  • M7 – лампа накаливания правого переднего фонаря указателя поворота;
  • M18 – лампа накаливания левого бокового повторителя указателя поворота;
  • M19 – лампа накаливания правого бокового повторителя указателя поворота;
  • T2j – двух контактный штекерный разъем, на левом боковом повторителе указателя поворота;
  • T2k – двух контактный штекерный разъем, на правом боковом повторителе указателя поворота;
  • T2l – двух контактный штекерный разъем, на левом переднем фонаре указателя поворота;
  • T2m – двух контактный штекерный разъем, на правом переднем фонаре указателя поворота;
  • T7a – семи контактный штекерный разъем, на выключателе для системы аварийной световой сигнализации;
  • T12a – двенадцатиконтактный штекерный разъем, на переключателе фонарей указателя поворота;
  • 80 – соединение на "массу" в жгуте проводов позади панели приборов;
  • 119 – соединение на "массу" в кабельном жгуте впереди слева;
  • А5 – соединение с положительным полюсом (правый указатель поворота) в жгуте проводов позади панели щитка приборов слева;
  • А6 – соединение с положительным полюсом (левый указатель поворота) в жгуте проводов позади панели щитка приборов слева;
  • А43 – соединение (57L) в жгуте проводов позади панели приборов;
  • А44 – соединение (57R) в жгуте проводов позади панели приборов.

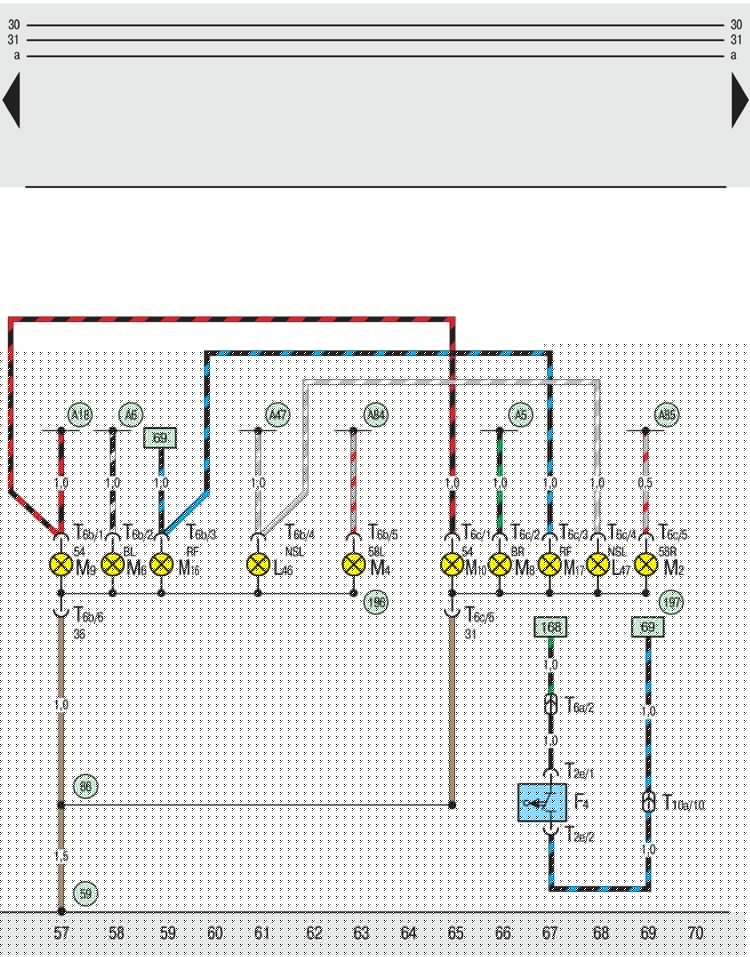

  • Освещение задней части автомобиля

  • F4 – выключаель для фар заднего хода;
  • L46 – лампа накаливания левой задней противотуманной фары;
  • L47 – лампа накаливания правой задней противотуманной фары;
  • M2 – лампа накаливания правого заднего габаритного фонаря;
  • M4 – лампа накаливания левого заднего габаритного фонаря;
  • M6 – лампа накаливания левого заднего фонаря указателя поворота;
  • M8 – лампа накаливания правого заднего фонаря указателя поворота;
  • M9 – лампа накаливания левого фонаря сигнала торможения;
  • M10 – лампа накаливания правого фонаря сигнала торможения;
  • M16 – лампа накаливания левой фары заднего хода Skoda Octavia ;
  • M17 – лампа накаливания правой фары заднего хода;
  • T2e – двух контактный штекерный разъем, на выключателе для фар заднего хода;
  • T6a – шести контактный штекерный разъем, в водонепроницаемом кожухе (красный);
  • T6b – шести контактный штекерный разъем, на левом заднем габаритном фонаре;
  • T6c – шести контактный штекерный разъем, на правом заднем габаритном фонаре;
  • T10a – десяти контактный штекерный разъем, в водонепроницаемом кожухе (белый);
  • 59 – точка соединения на "массу" вблизи от левого заднего габаритного фонаря;
  • 86 – соединение на "массу" в заднем жгуте проводов;
  • 196 – соединение на "массу" в левом заднем группированном световом приборе;
  • 197 – соединение на "массу" в правом заднем группированном световом приборе;
  • А5 – соединение с положительным полюсом (правый указатель поворота) в жгуте проводов позади панели приборов слева;
  • А6 – соединение с положительным полюсом (левый указатель поворота) в жгуте проводов позади панели приборов слева;
  • А18 – соединение (54) в жгуте проводов позади панели приборов слева;
  • А47 – соединение (55) в жгуте проводов позади панели приборов;
  • А84 – соединение (58L) в жгуте проводов позади панели приборов слева;
  • А85 – соединение (58R) в жгуте проводов позади панели приборов слева
  • Стеклоочистители ветрового стекла

  • E22 – выключатель стеклоочистителей ветрового стекла;
  • J31 – выключатель двойного хода щеток стеклоочистителей;
  • T2n – двух контактный штекерный разъем, на насосе стеклоочистителей переднего стекла;
  • T5e – пяти контактный штекерный разъем, на электродвигателе стеклоочистителей;
  • T8b – восьми контактный штекерный разъем, на выключателе стеклоочистителей;
  • V – электродвигатель стеклоочистителей ветрового стекла;
  • V5 – насос стеклоочистителей переднего стекла;
  • 80 – соединение на "массу" в жгуте проводов позади панели приборов;
  • 119 – соединение на "массу" в жгуте проводов впереди слева;
  • A36 – соединение (53a) в жгуте проводов позади панели приборов слева;
  • A102 – соединение (стеклоочиститель) в жгуте проводов позади панели приборов;
  • D64 – соединение (53c) в жгуте проводов позади панели приборов.

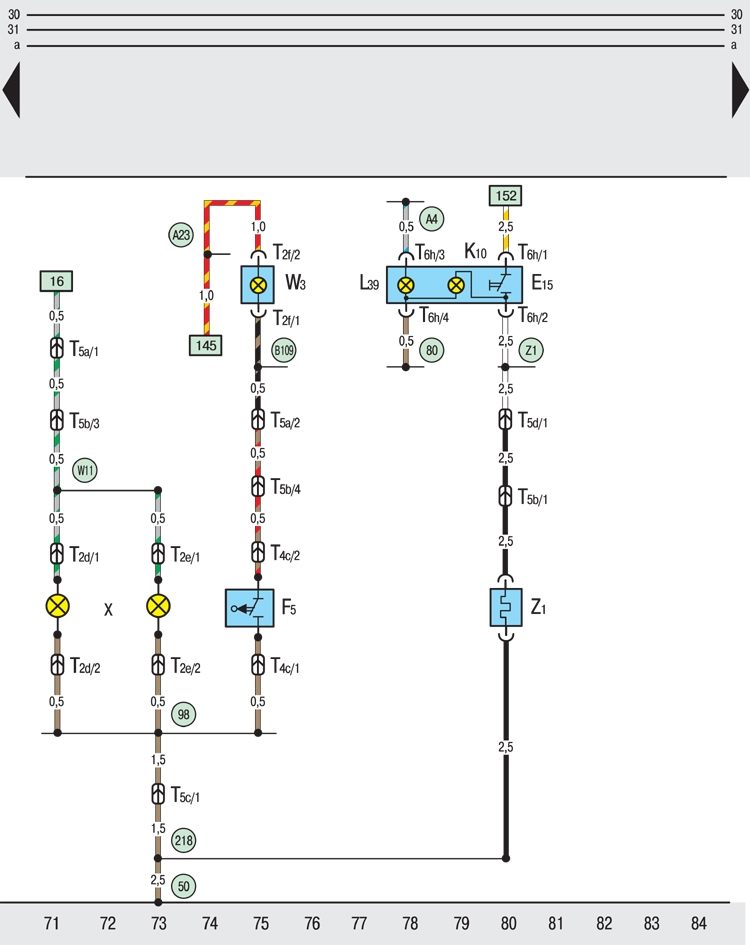

  • Выключатель сигнала торможения, освещение багажника

  • E15 – выключатель для обогрева заднего стекла;
  • F5 – включатель освещения багажника;
  • K10 – сигнализатор обогрева заднего стекла;
  • L39 – лампа накаливания для освещения выключателя обогрева заднего стекла;
  • T2d – двух контактный штекерный разъем, на освещении номерного знака (левый);
  • T2e – двух контактный штекерный разъем, на освещении номерного знака (правый);
  • T2f – двух контактный штекерный разъем, на фонаре освещения багажника;
  • T4c – четырех контактный штекерный разъем, на включателе освещения багажника;
  • T5a – пяти контактный штекерный разъем, на стойке С слева (розовый);
  • T5b – пяти контактный штекерный разъем, в крышке багажника слева (коричневый);
  • T5c – пяти контактный штекерный разъем, в крышке багажника слева (черный);
  • T5d – пяти контактный штекерный разъем, на стойке С слева (черный);
  • T6h – шести контактный штекерный разъем, на выключателе обогрева заднего стекла;
  • W3 – освещение багажника;
  • X – освещение номерного знака;
  • Z1 – обогреваемое заднее стекло;
  • 50 – точка соединения на "массу" в багажнике слева;
  • 80 – соединение на "массу" в жгуте проводов позади панели приборов;
  • 98 – соединение на "массу" в жгуте проводов крышки багажника;
  • 218 – соединение на "массу" в соединительном жгуте проводов крышки багажника;
  • А4 – соединение с положительным полюсом (58b) в жгуте проводов позади панели приборов;
  • А23 – соединение с положительным полюсом (30al) в жгуте проводов позади панели приборов слева;
  • В109 – соединение на "массу" в жгуте проводов позади слева (лишь для автомобилей с системой центрального управления замками двери);
  • W11 – соединение (58) в жгуте проводов крышки багажника;
  • Z1 – соединение с положительным полюсом в жгуте проводов позади панели приборов.
  • Розетка, коробка предохранителей, сигнал торможения

  • F – выключатель сигнала торможения Skoda Octavia ;
  • L42 – лампа накаливания для освещения штепсельной розетки;
  • L50 – лампа накаливания для освещения пепельницы сзади;
  • T2b – двух контактный штекерный разъем, на выключателе сигнала торможения;
  • T2t – двух контактный штекерный разъем, на лампе накаливания для освещения пепельницы сзади;
  • T2u – двух контактный штекерный разъем, на фонаре освещения вещевого ящика;
  • T3d – трех контактный штекерный разъем, на штепсельной розетке;
  • T5d – пяти контактный штекерный разъем, на стойке С слева (черный);
  • U – штепсельная розетка;
  • U1 – прикуриватель;
  • W6 – освещение вещевого ящика;
  • 80 – соединение на "массу" в жгуте проводов позади панели приборов;
  • A4 – соединение с положительным полюсом (58b) в жгуте проводов позади панели приборов;
  • A18 – соединение (54) в жгуте проводов позади щитка приборов слева.

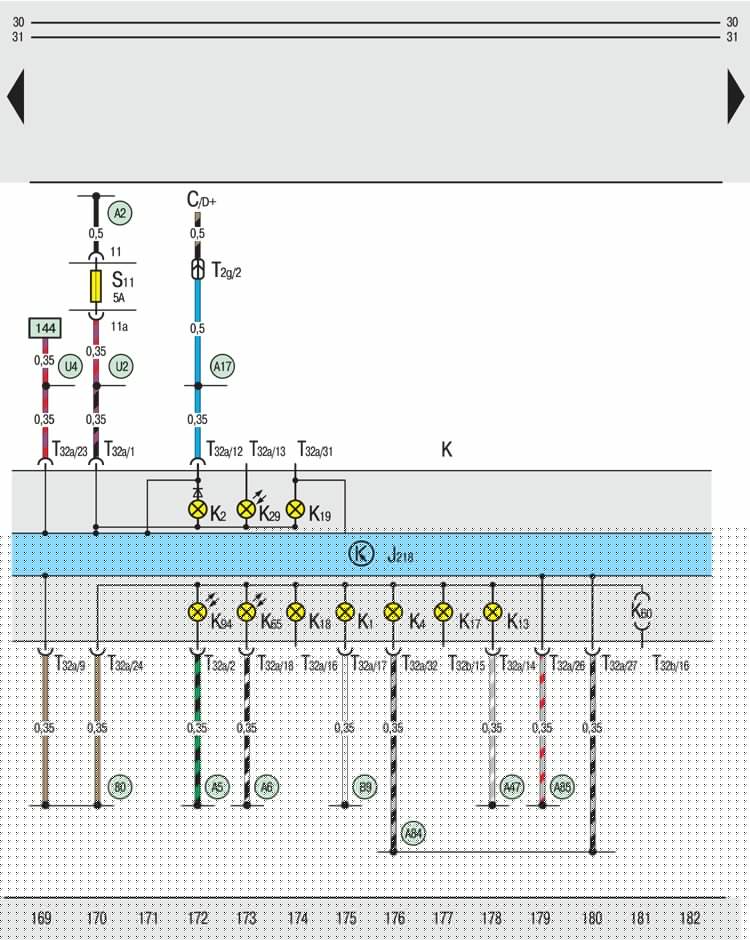

  • Панель приборов, процессор, сигнализаторы, коробка предохранителей

  • C – трехфазный генератор переменного тока;
  • J218 – процессор панели приборов;
  • K – панель приборов;
  • K1 – сигнализатор дальнего света фар;
  • K2 – сигнализатор генератора переменного тока;
  • K4 – сигнализатор габаритных огней;
  • K13 – сигнализатор задних противотуманных фар;
  • K17 – сигнализатор передних противотуманных фар;
  • K18 – сигнализатор указателей поворота прицепа;
  • K19 – сигнализатор пристегивания ремней безопасности;
  • K29 – сигнализатор накаливания (предварительного разогрева);
  • K60 – сигнализатор ближнего света фар;
  • K65 – сигнализатор левых фонарей указателя поворота;
  • K94 – сигнализатор правых фонарей указателя поворота;
  • T2g – двух контактный штекерный разъем, в держателе на стартере;
  • T32a – 32-контактный штекерный разъем, на панели приборов (синий);
  • T32b – 32-контактный штекерный разъем, на панели приборов (зеленый);
  • 80 – соединение на "массу" в жгуте проводов позади панели приборов;
  • A2 – соединение с положительным полюсом (15) в жгуте проводов позади панели приборов;
  • A5 – соединение с положительным полюсом (правый указатель поворота) в жгуте проводов позади панели щитка приборов слева;
  • A6 – соединение с положительным полюсом (левый указатель поворота) в жгуте проводов позади панели щитка приборов слева;
  • A17 – соединение (61) в жгуте проводов позади панели приборов;
  • A47 – соединение (55) в жгуте проводов позади панели приборов;
  • A84 – соединение (58L) в жгуте проводов позади панели приборов слева;
  • A85 – соединение (58R) в жгуте проводов позади панели приборов слева;
  • B9 – соединение (56aR) в жгуте проводов позади панели приборов слева;
  • U2 – соединение с положительным полюсом (15) в жгуте проводов позади панели приборов (лишь для автомобилей с АКПП);
  • U4 – соединение с положительным полюсом (30) в жгуте проводов позади панели приборов (лишь для автомобилей с АКПП)

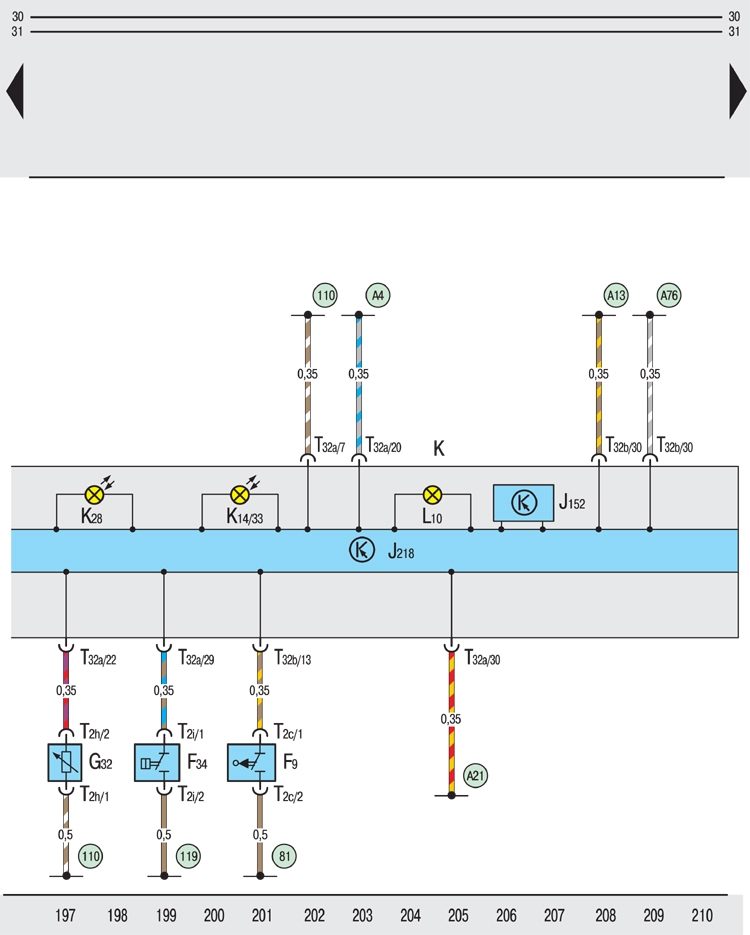

  • Сигнал уровня тормозной жидкости автомобиля

  • F9 – выключатель для сигнализатора включения стояночной тормозной системы;
  • F34 – контакт предупредительного сигнала при аварийном падении уровня тормозной жидкости;
  • G32 – датчик уровня охлаждающей жидкости;
  • J152 – звуковая сигнализация включения фар;
  • J218 – процессор панели приборов;
  • K – панель приборов Skoda Octavia ;
  • K14/ 33 – сигнализатор включения стояночной тормозной системы/ уровня тормозной жидкости;
  • K28 – сигнализатор температуры и уровня охлаждающей жидкости;
  • L10 – лампа накаливания для освещения панели приборов;
  • T2c – двух контактный штекерный разъем, на выключателе для сигнализатора включения стояночной тормозной системы;
  • T2h – двухконтактный штекерный разъем, на датчике уровня охлаждающей жидкости;
  • T2i – двухконтактный штекерный разъем, на контакте предупредительного сигнала при аварийном падении уровня тормозной жидкости;
  • T32a – 32-контактный штекерный разъем, на панели приборов (синий);
  • T32b – 32-контактный штекерный разъем, на панели приборов (зеленый);
  • 81 – соединение на "массу" в жгуте проводов позади панели приборов;
  • 110 – соединение на "массу" в жгуте проводов позади панели приборов;
  • 119 – соединение на "массу" в кабельном жгуте впереди слева;
  • A4 – соединение с положительным полюсом (58b) в жгуте проводов позади панели приборов;
  • A13 – соединение (дверные выключатели освещения в кузове) в жгуте проводов позади панели приборов;
  • A21 – соединение (86s) в жгуте проводов позади панели приборов;
  • A76 – соединение (диагностический провод K) в жгуте проводов позади панели приборов.
  • Иммобилайзер, панель приборов, процессор, сигнализаторы, спидометр

  • D2 – обмотка считывания иммобилизатора (на замке-выключателе зажигания и приборов);
  • G3 – указатель температуры охлаждающей жидкости;
  • G21 – спидометр Skoda Octavia ;
  • J217 – блок управления АКПП;
  • J218 – процессор панели приборов;
  • J362 – блок управления иммобилайзером;
  • K – панель приборов;
  • K47 – сигнализатор противоблокировочного устройства тормозной системы "ABS";
  • K75 – сигнализатор системы надувных подушек безопасности "Airbag";
  • K115 – сигнализатор иммобилайзера;
  • T2s – двух контактный штекерный разъем, на обмотке считывания иммобилайзера;
  • T32a – 32-контактный штекерный разъем, на панели приборов (синий);
  • T32b – 32-контактный штекерный разъем, на панели приборов (зеленый);
  • T68a – 68-контактный штекерный разъем, на блоке управления АКПП;
  • Y2 – цифровые часы Skoda Octavia ;
  • 81 – соединение на "массу".
