Схемы электрооборудования автомобилей Киа Кларус 1995-2001г. (Kia Clarus 1995-2001)

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Системы запуска и зарядки
  2. Система управления двигателем
  3. Система управления двигателем. Продолжение 1
  4. Система управления двигателем. Продолжение 2
  5. Стеклоочиститель и стеклоомыватель, передний и задний
  6. Фары, габаритное освещение, заднее освещение и освещение номерного знака
  7. Фары, габаритное освещение, заднее освещение и освещение номерного знака. Продолжение 1
  8. Противотуманные фары и задние противотуманные фонари
  9. Схема звукового сигнала и аварийной световой сигнализации
  10. Системы отопления и кондиционирования воздуха
  11. системы отопления и кондиционирования воздуха. Продолжение 1
  12. Ауди система
  13. Ауди система. Продолжение 1
  14. Схема стеклоподъемников с электроприводом
  15. Схема стеклоподъемников с электроприводом. Продолжение 1
  16. Схема стеклоподъемников с электроприводом. Продолжение 2
  17. Центральный замок
  18. Зеркала заднего вида с электрическим приводом
  19. Схема системы охлаждения
  20. Звуковой сигнал, стоп-сигналы и фонари заднего хода

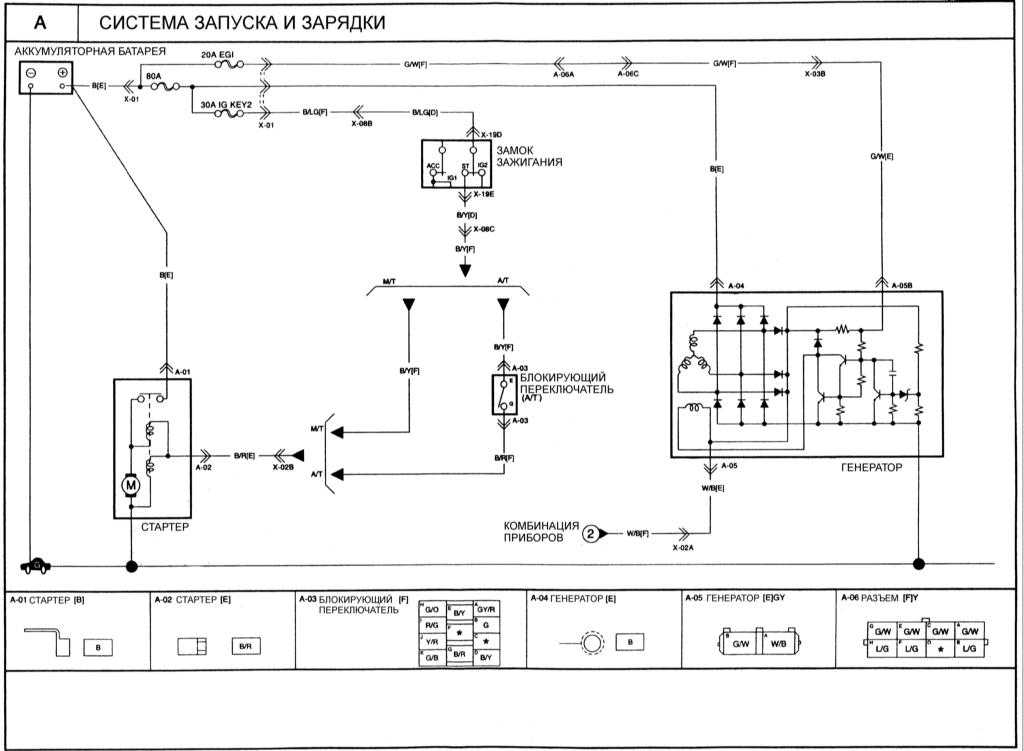

Системы запуска и зарядки

Система управления двигателем

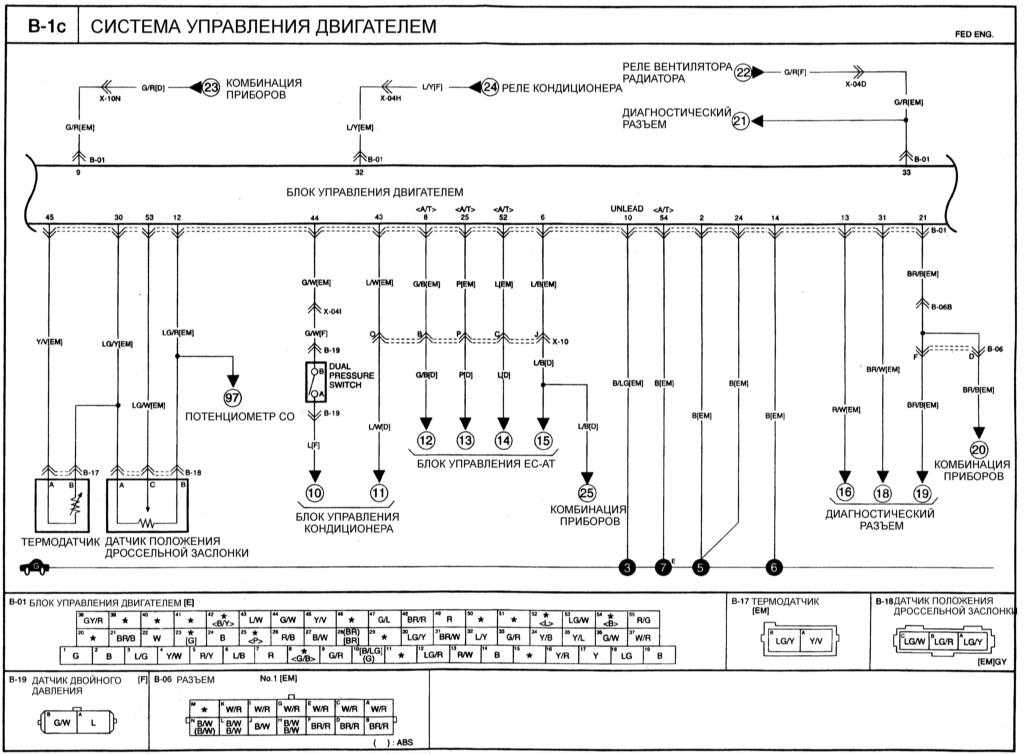

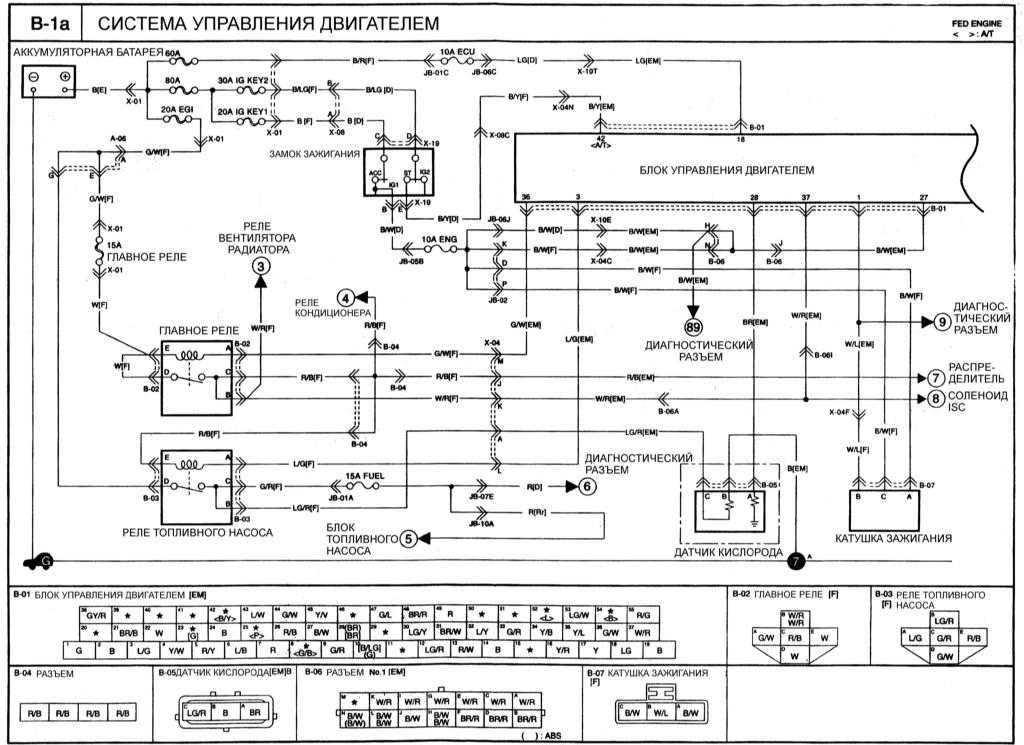

Система управления двигателем. Продолжение 1

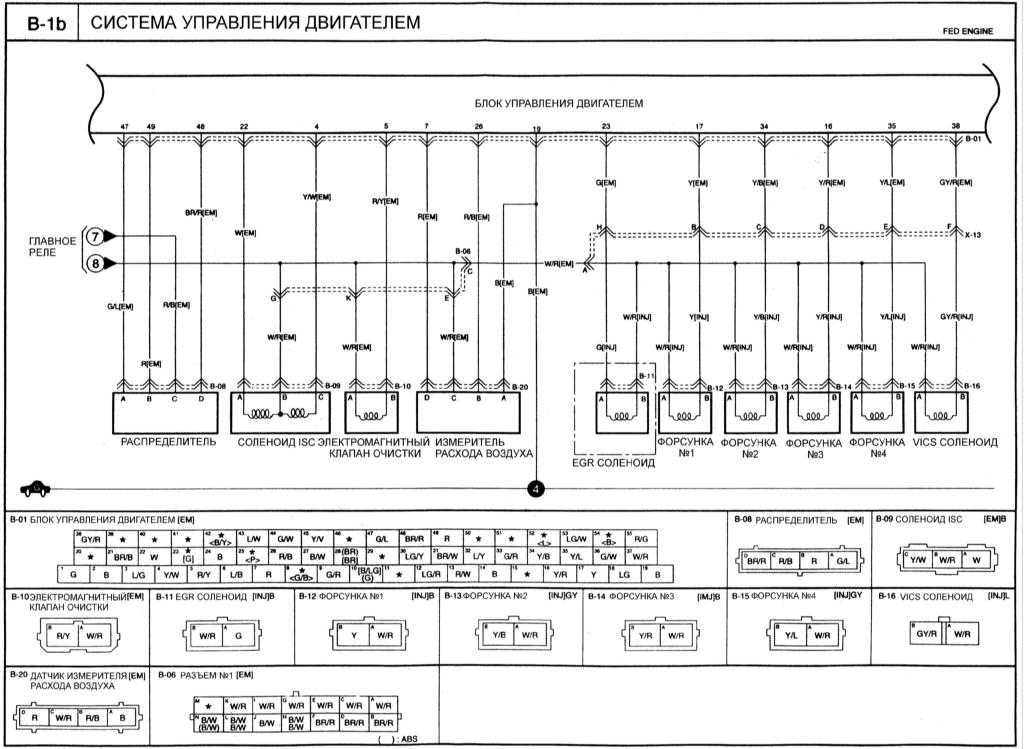

Система управления двигателем. Продолжение 2

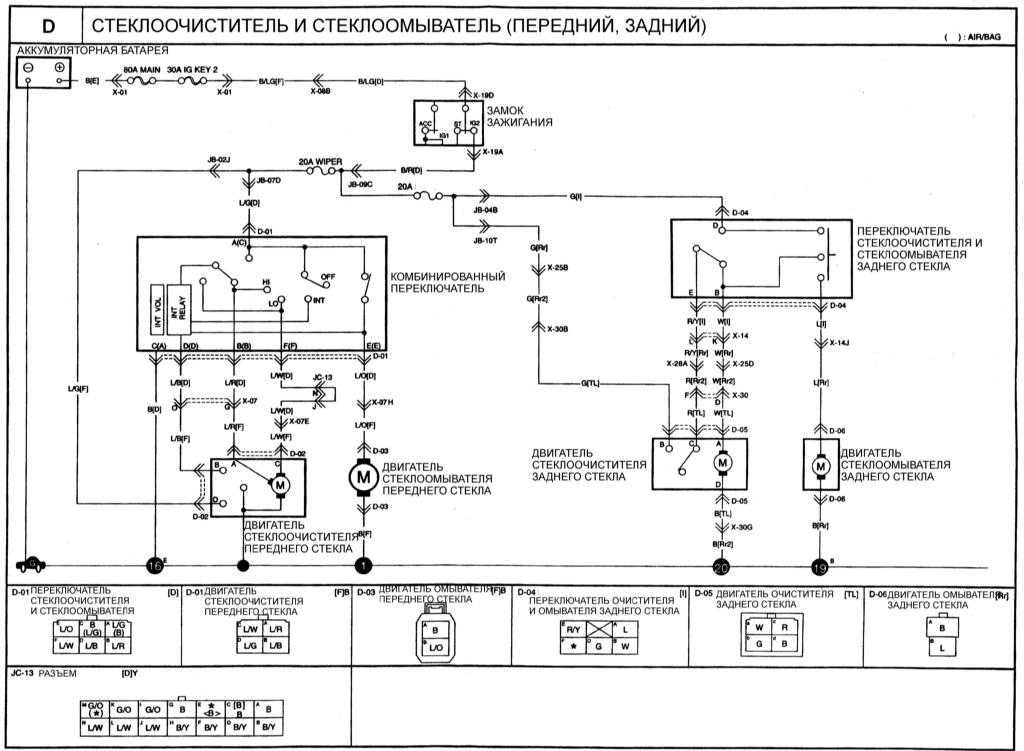

Стеклоочиститель и стеклоомыватель, передний и задний

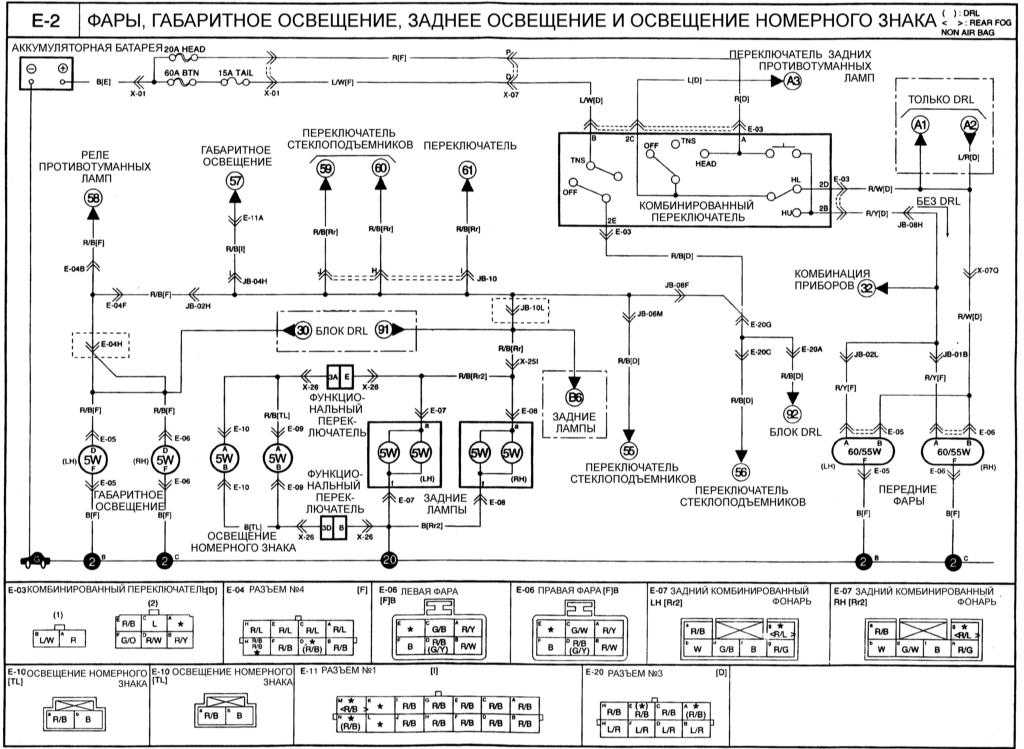

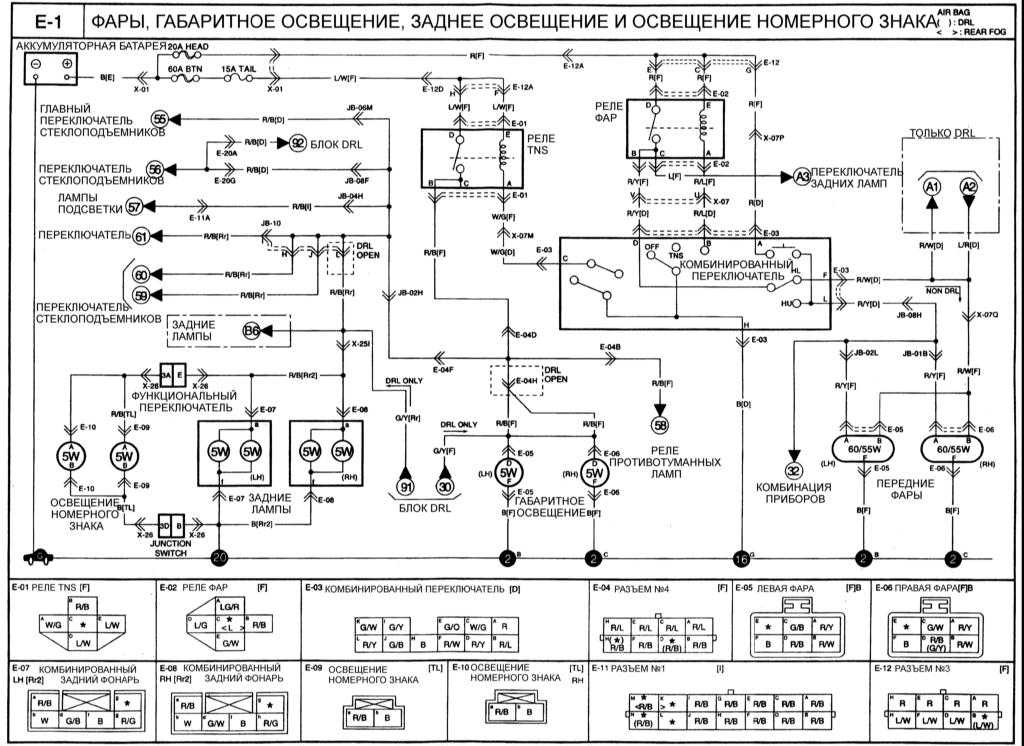

Фары, габаритное освещение, заднее освещение и освещение номерного знака

Фары, габаритное освещение, заднее освещение и освещение номерного знака. Продолжение 1

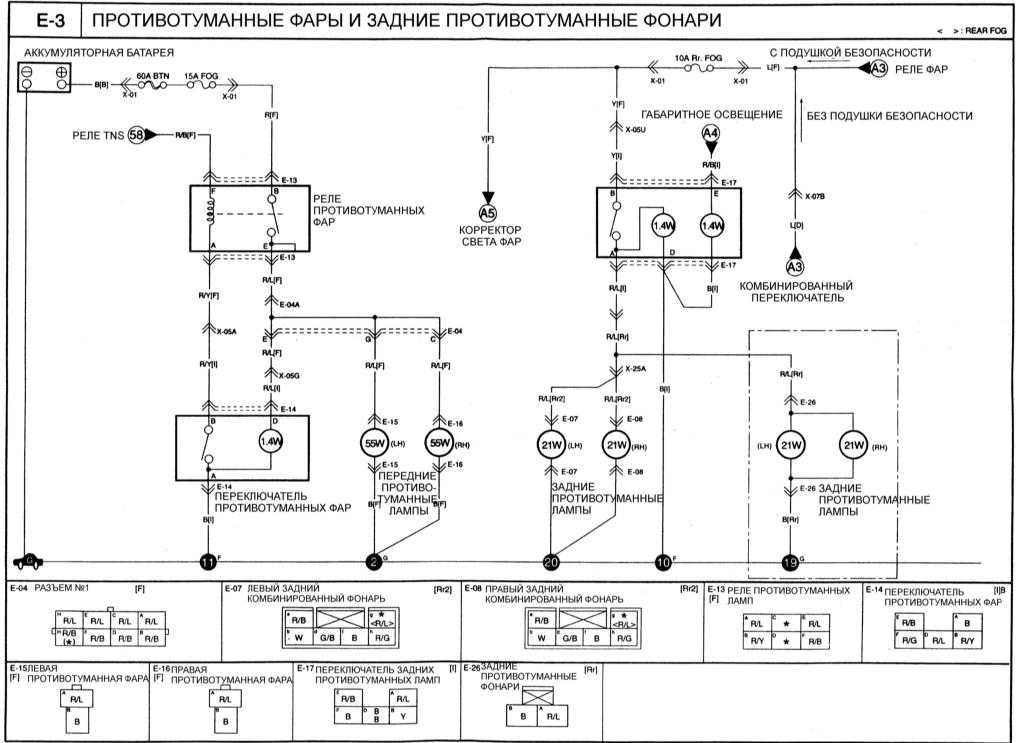

Противотуманные фары и задние противотуманные фонари

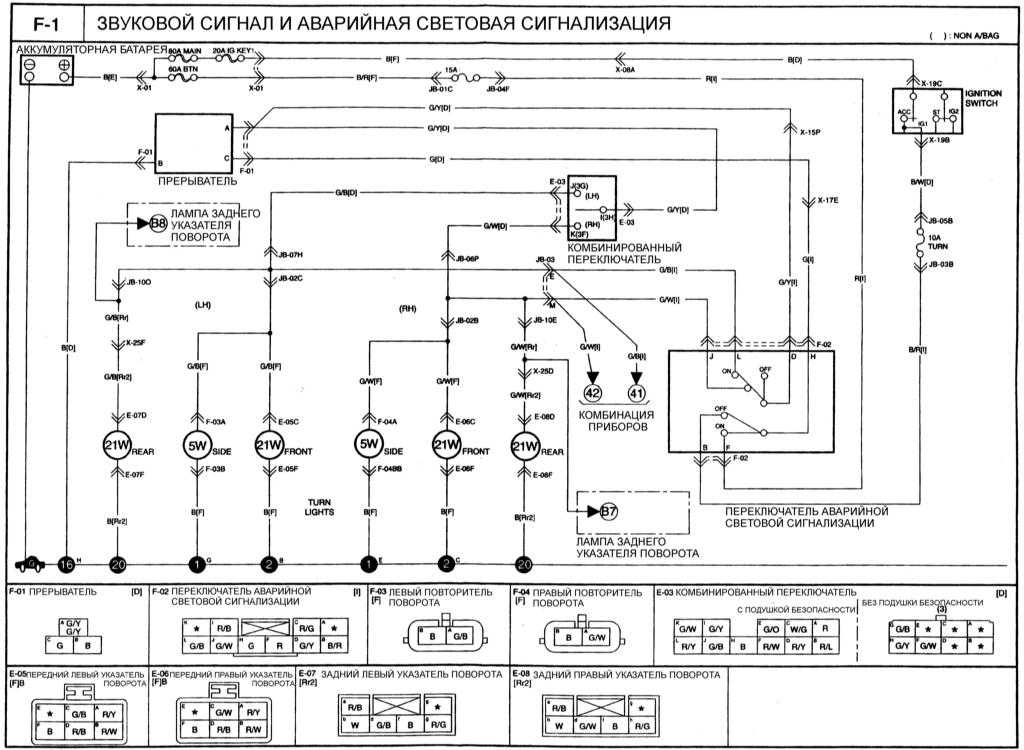

Схема звукового сигнала и аварийной световой сигнализации

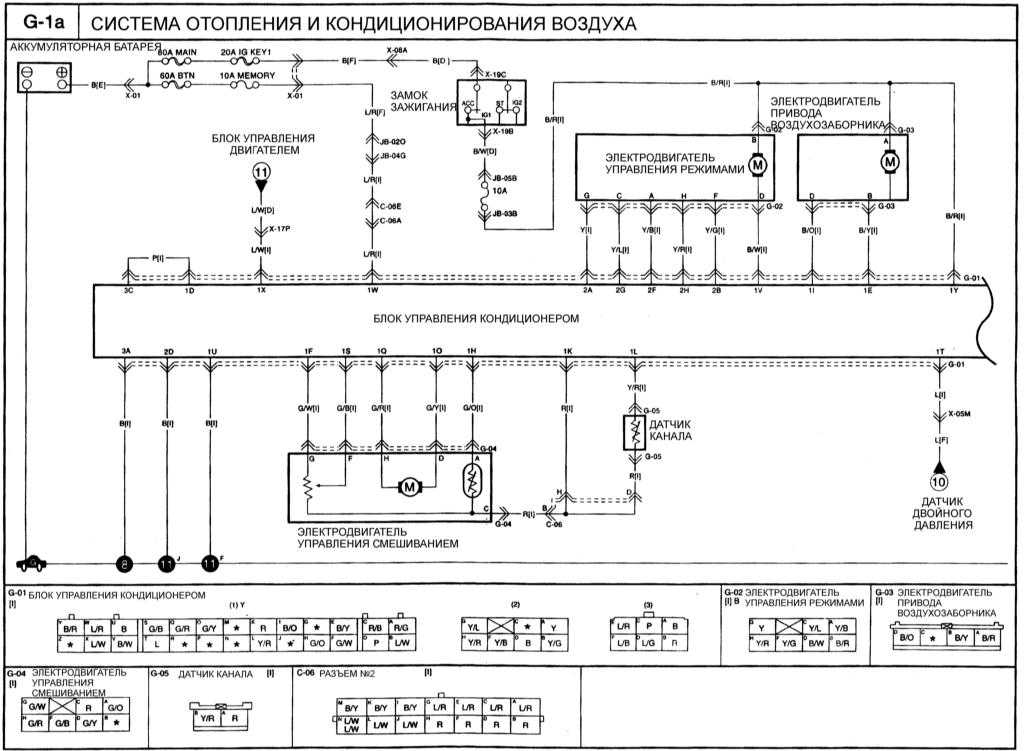

Системы отопления и кондиционирования воздуха

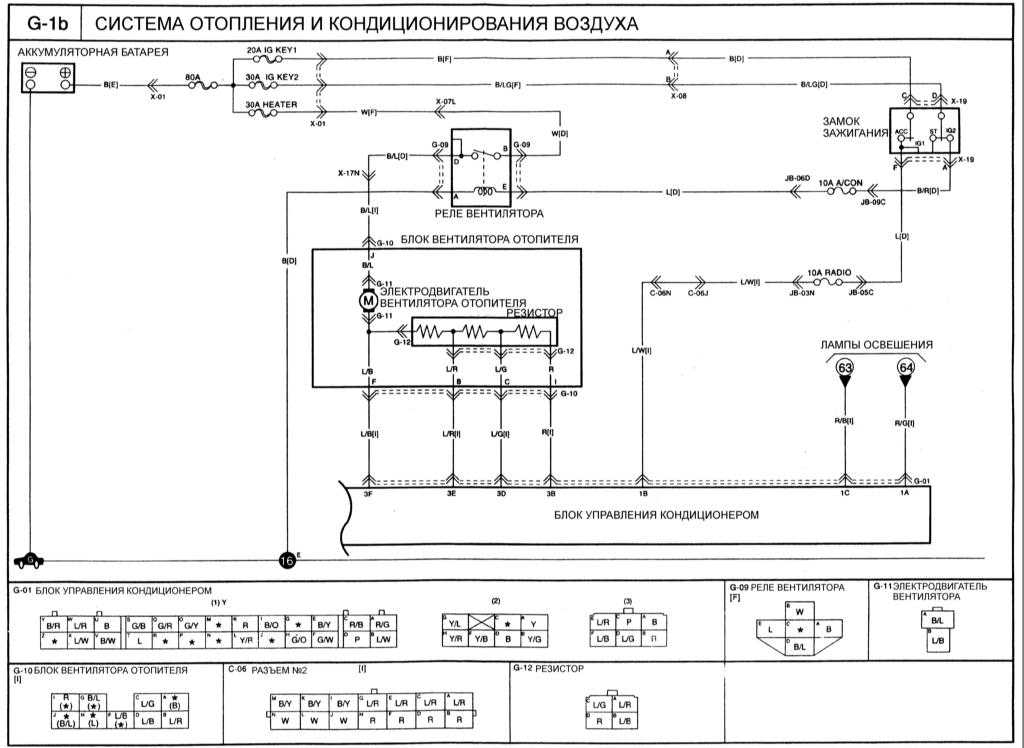

системы отопления и кондиционирования воздуха. Продолжение 1

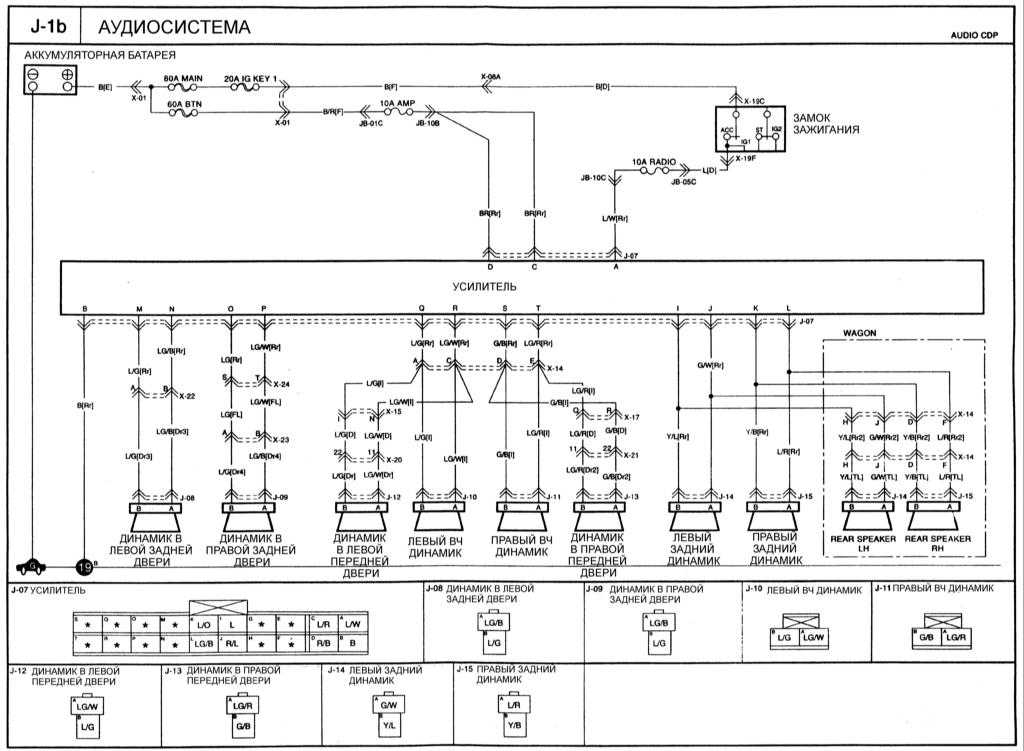

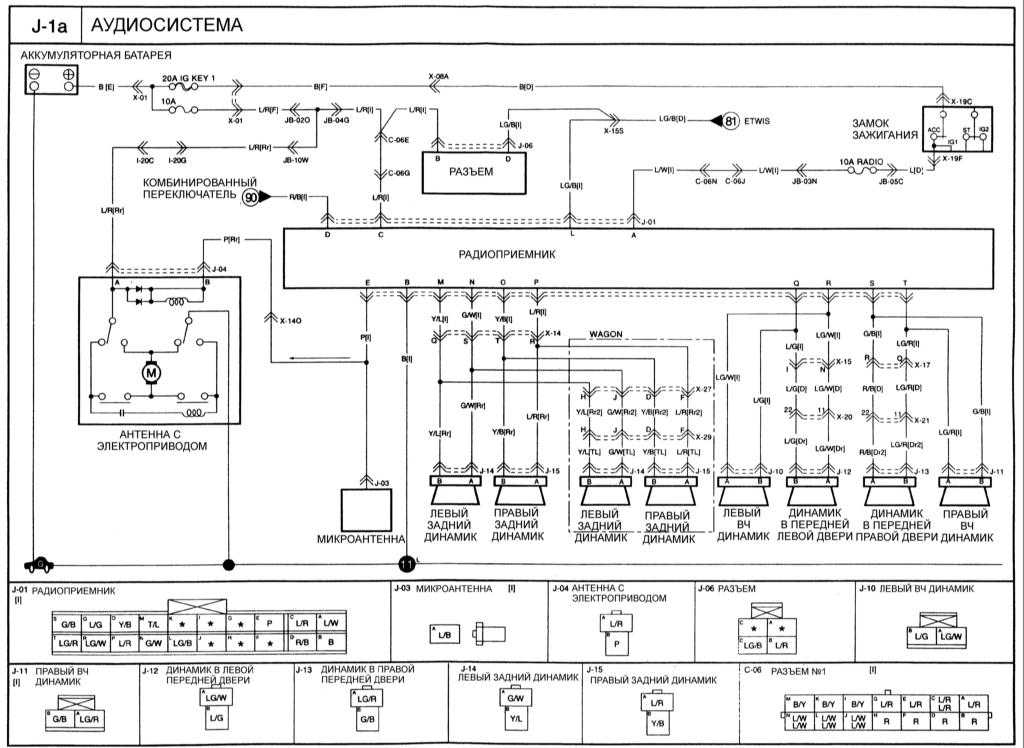

Ауди система

Ауди система. Продолжение 1

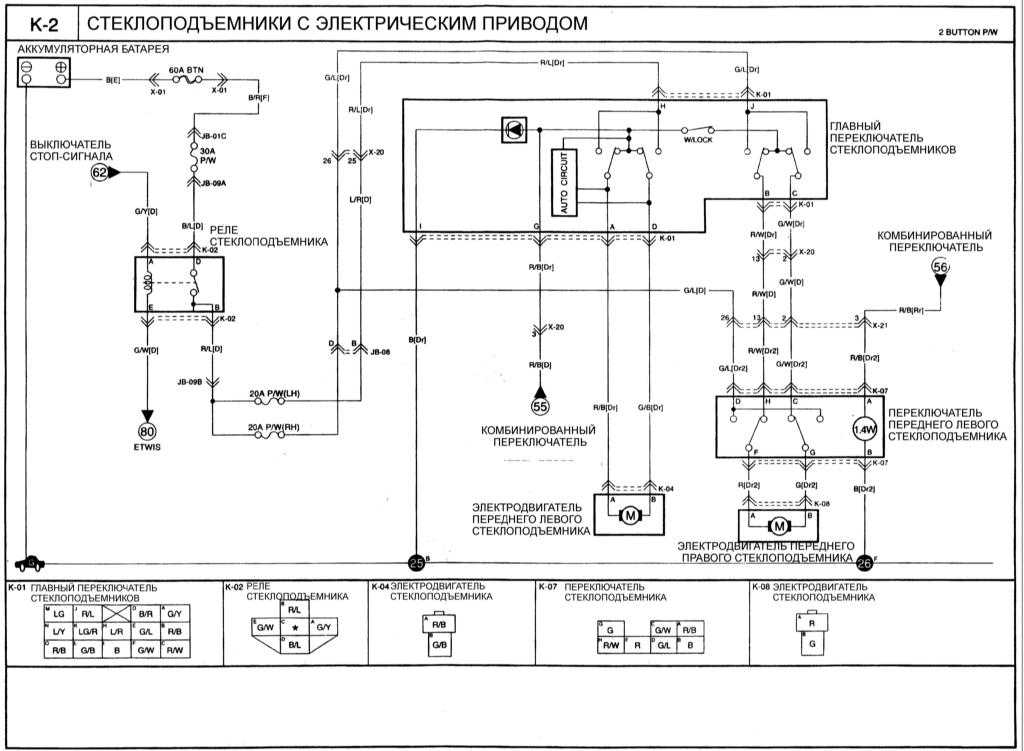

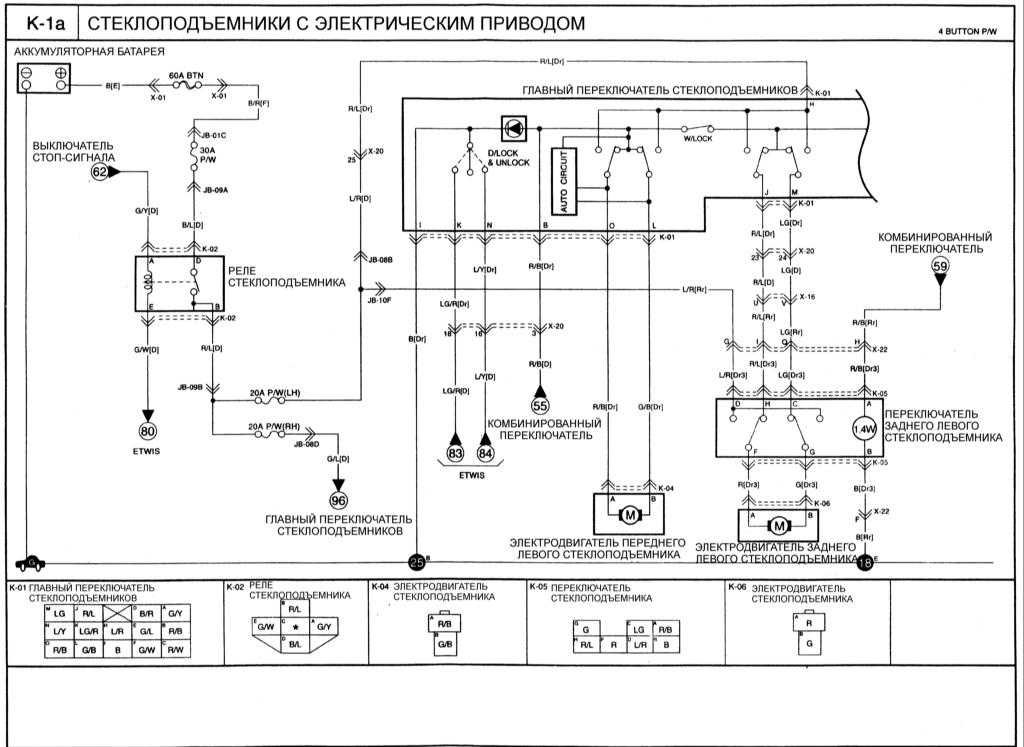

Схема стеклоподъемников с электроприводом

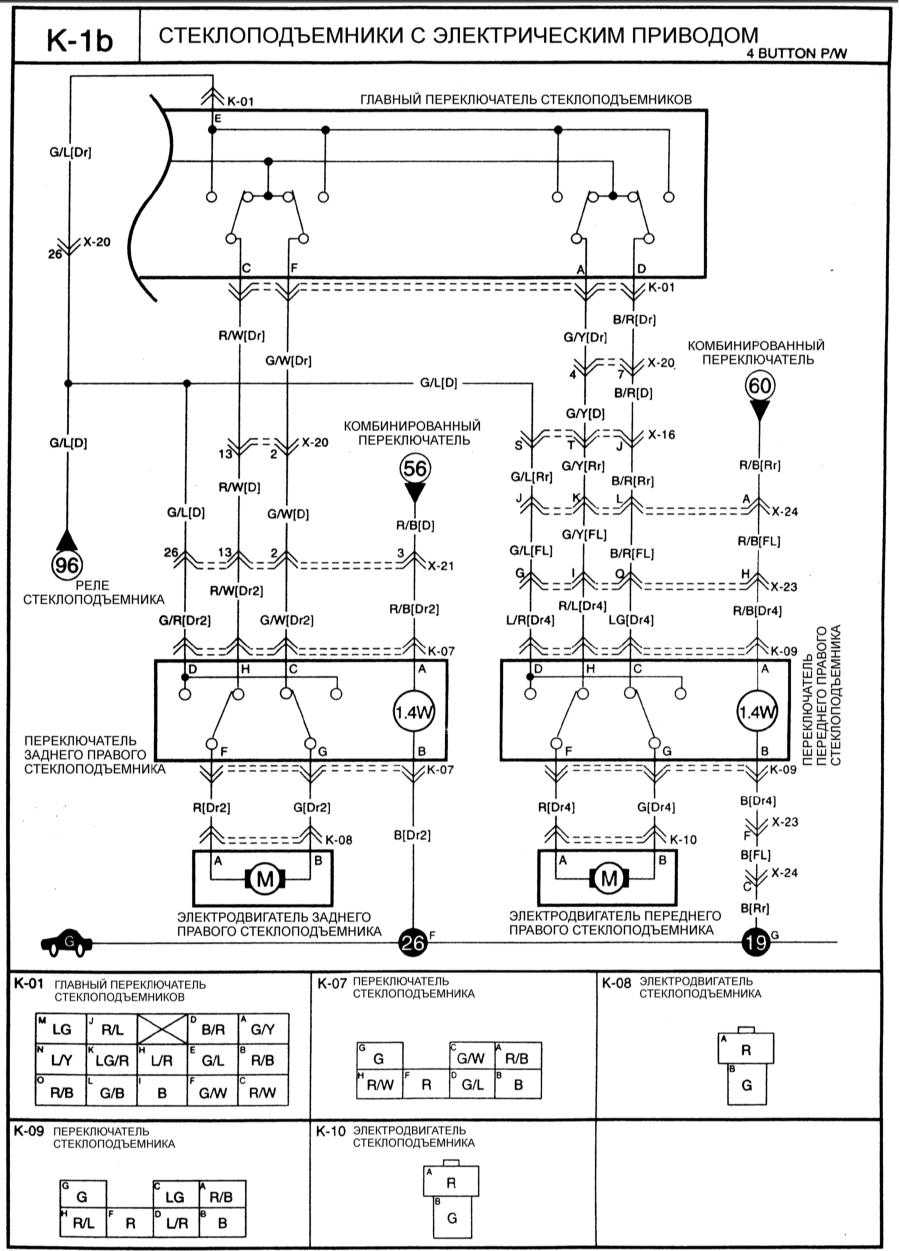

Схема стеклоподъемников с электроприводом. Продолжение 1

Схема стеклоподъемников с электроприводом. Продолжение 2

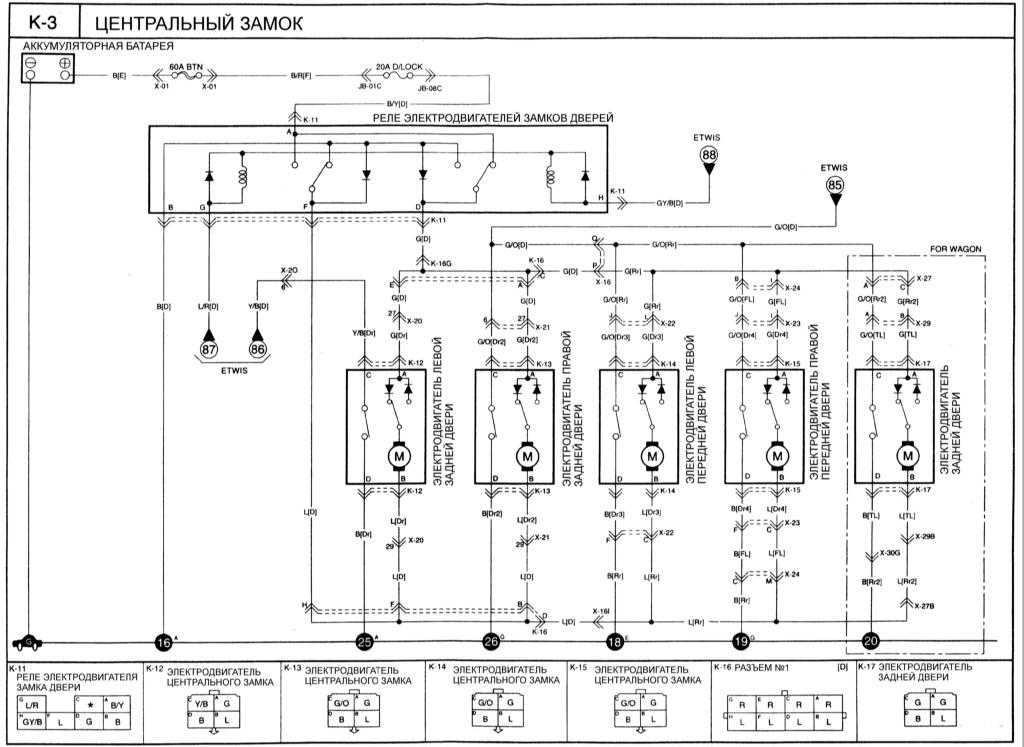

Центральный замок

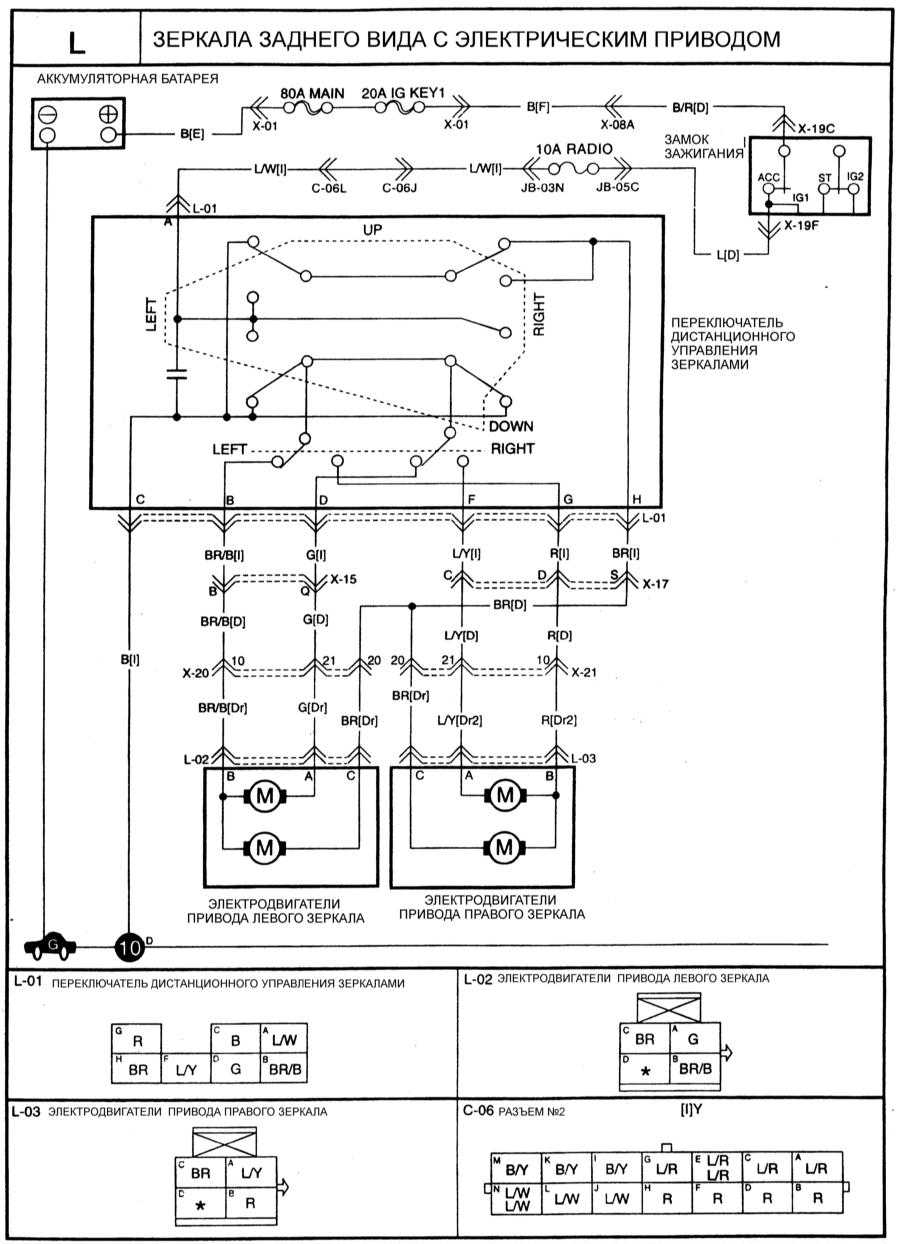

Зеркала заднего вида с электрическим приводом

Схема системы охлаждения

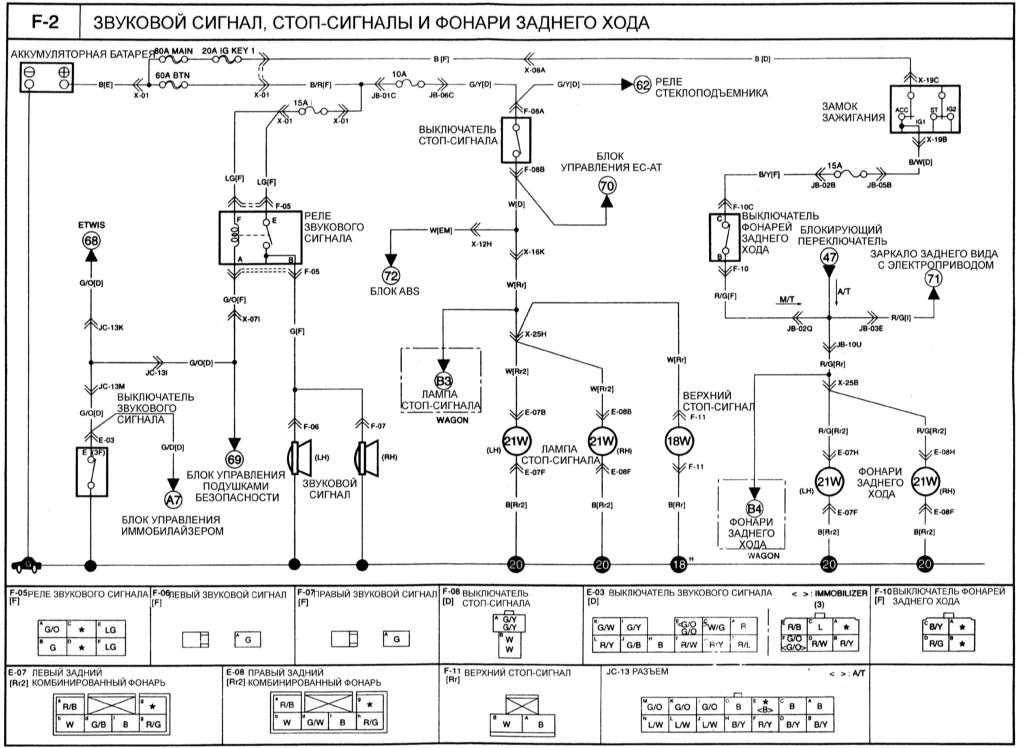

Звуковой сигнал, стоп-сигналы и фонари заднего хода
