Схема электрооборудования автомобиля Hyundai Accent (хендай акцент)

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Питание и блок предохранителей в моторном отсеке.
  2. Замок зажигания.
  3. Блок предохранителей и реле в моторном отсеке.
  4. Колодка диагностического разъема.
  5. Схема пуска двигателя.
  6. Соединение с корпусом 1.
  7. Соединение с корпусом 2
  8. Соединение с корпусом 3.
  9. Соединение с корпусом 4.
  10. Схема генератора и системы охлаждения.
  11. Система управления двигателем.
  12. Система управления двигателем (продолжение).
  13. Система определения скорости автомобиля и система зажигания.
  14. Система управления автоматической коробкой передач.
  15. Система управления автоматической коробкой передач ( продолжение).
  16. Включение блокировки автоматической коробки передач.
  17. Включение АВС.
  18. Контрольные указатели
  19. Контрольные указатели (продолжение).
  20. Схема включения очистителя и омывателя ветрового стекла.
  21. Схема включения привода блокировки дверей.
  22. Схема включения электростеклоподъемников.
  23. Схема включения электростеклоподъемников. ( продолжение)
  24. Схема включения электропривода наружных зеркал. зеркал
  25. Схема включения наружного освещения.
  26. Схема включения регулятора направления лучей света фар.
  27. Система звуковоспроизведения.
  28. Схема включения звукового сигнала.
  29. Схема включения указателей поворота и аварийной сигнализиции.
  30. Габаритный свет и освещение номерного знака.
  31. Противотуманный свет в задних фонарях.
  32. Свет заднего хода и сигналы торможения.
  33. Лампы освещения салона и подсветка багажника.
  34. Схема включения вентиляции, отопления и кондицианирования.
  35. Расположение жгутов проводов.

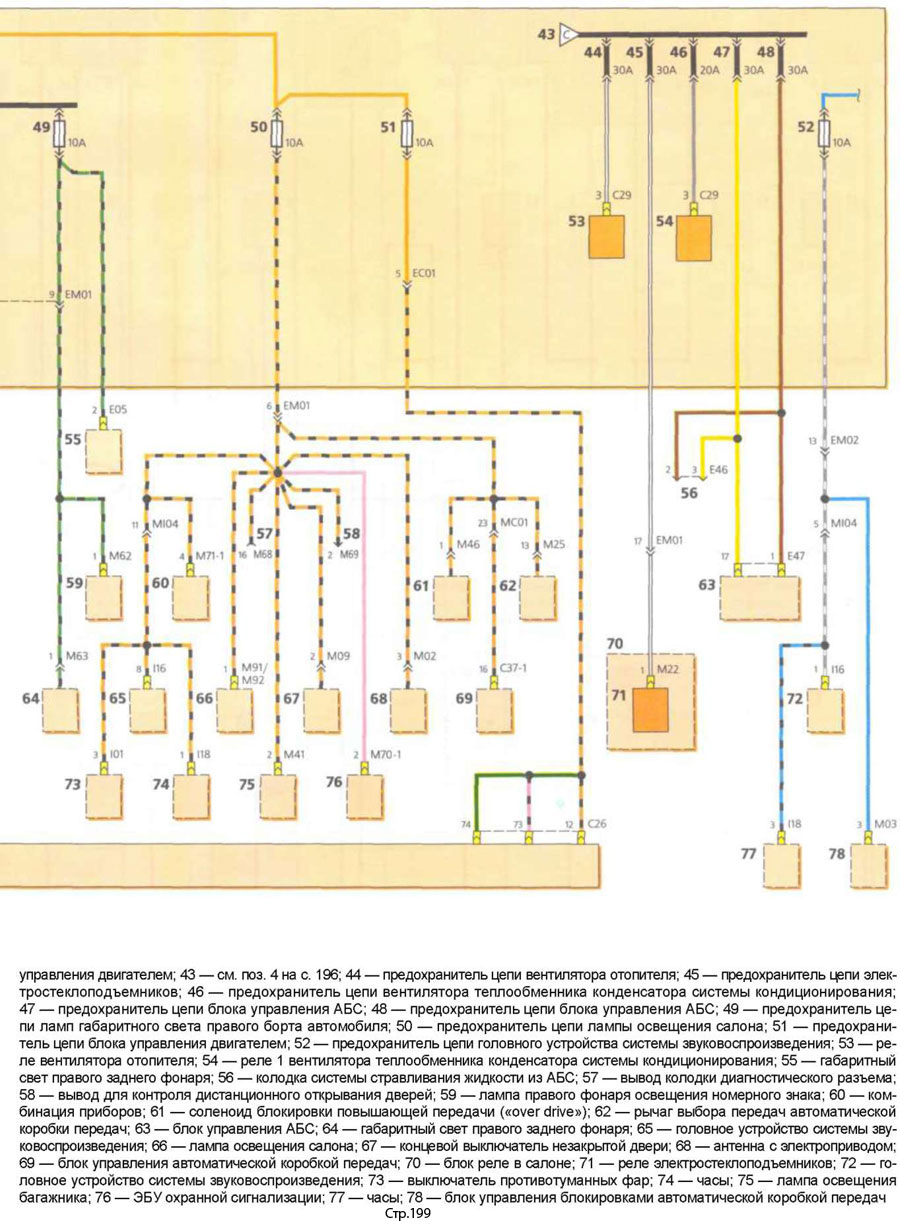

Питание и блок предохранителей в моторном отсеке.

Замок зажигания.

Блок предохранителей и реле в моторном отсеке.

Колодка диагностического разъема.

Схема пуска двигателя.

Соединение с корпусом 1.

Соединение с корпусом 2

Соединение с корпусом 3.

Соединение с корпусом 4.

Схема генератора и системы охлаждения.

Система управления двигателем.

Система управления двигателем (продолжение).

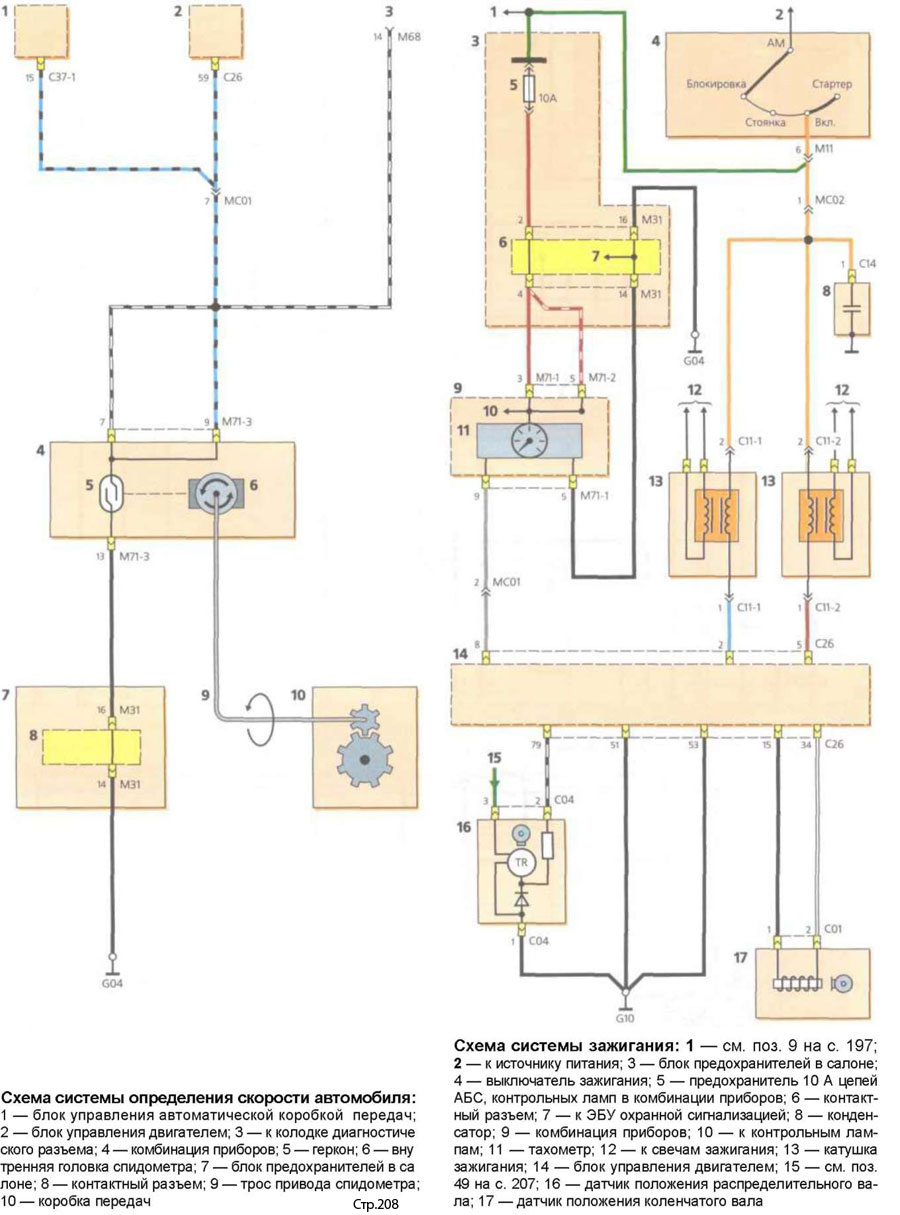

Система определения скорости автомобиля и система зажигания.

Система управления автоматической коробкой передач.

Система управления автоматической коробкой передач ( продолжение).

Включение блокировки автоматической коробки передач.

Включение АВС.

Контрольные указатели

Контрольные указатели (продолжение).

Схема включения очистителя и омывателя ветрового стекла.

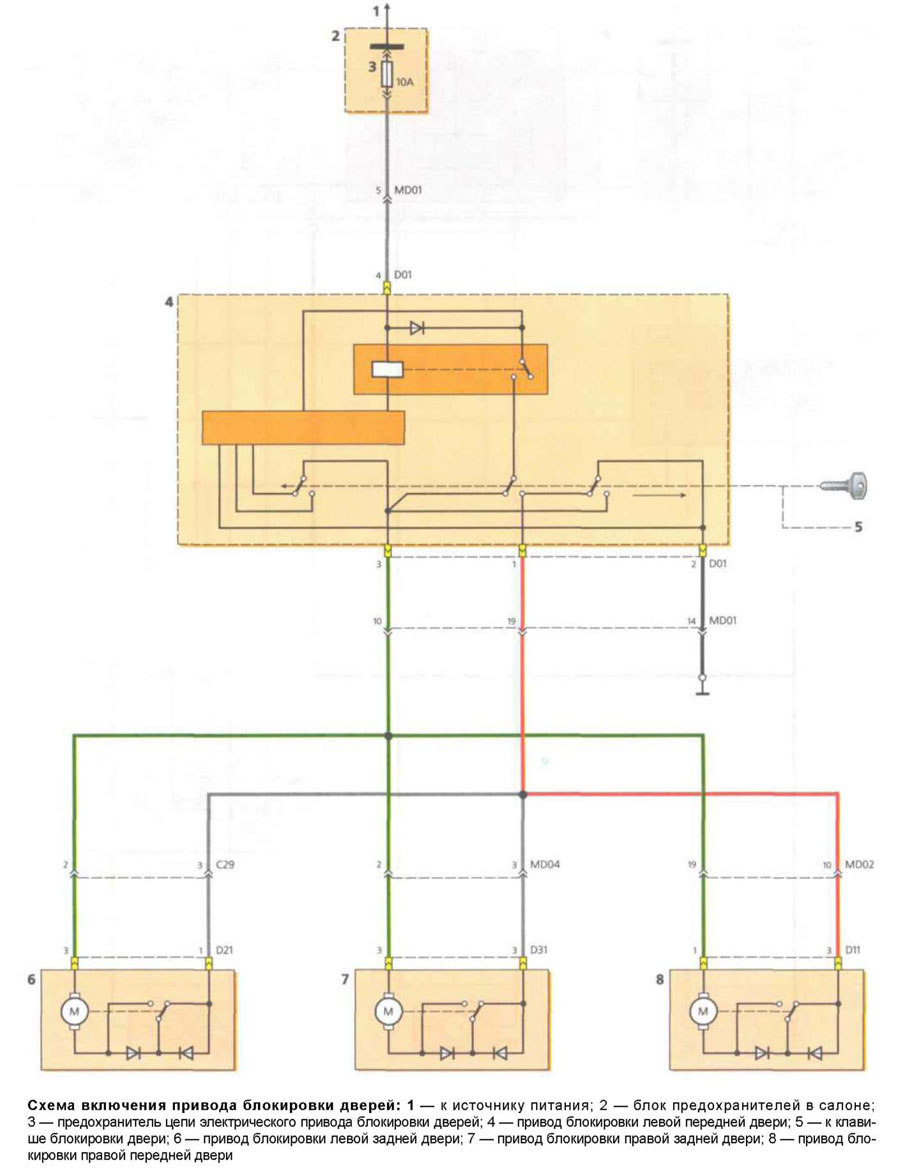

Схема включения привода блокировки дверей.

Схема включения электростеклоподъемников.

Схема включения электростеклоподъемников. ( продолжение)

Схема включения электропривода наружных зеркал. зеркал

Схема включения наружного освещения.

Схема включения регулятора направления лучей света фар.

Система звуковоспроизведения.

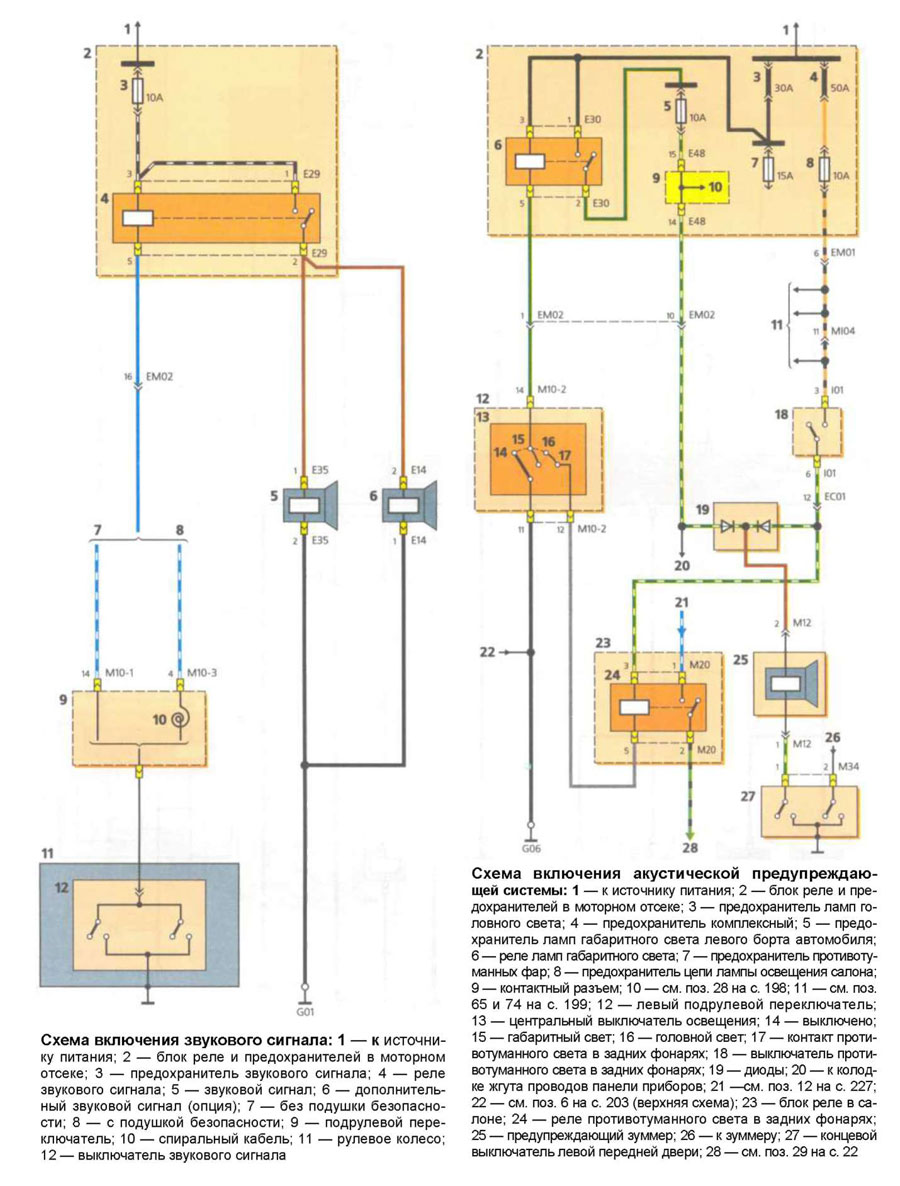

Схема включения звукового сигнала.

Схема включения указателей поворота и аварийной сигнализиции.

Габаритный свет и освещение номерного знака.

Противотуманный свет в задних фонарях.

Свет заднего хода и сигналы торможения.

Лампы освещения салона и подсветка багажника.

Схема включения вентиляции, отопления и кондицианирования.

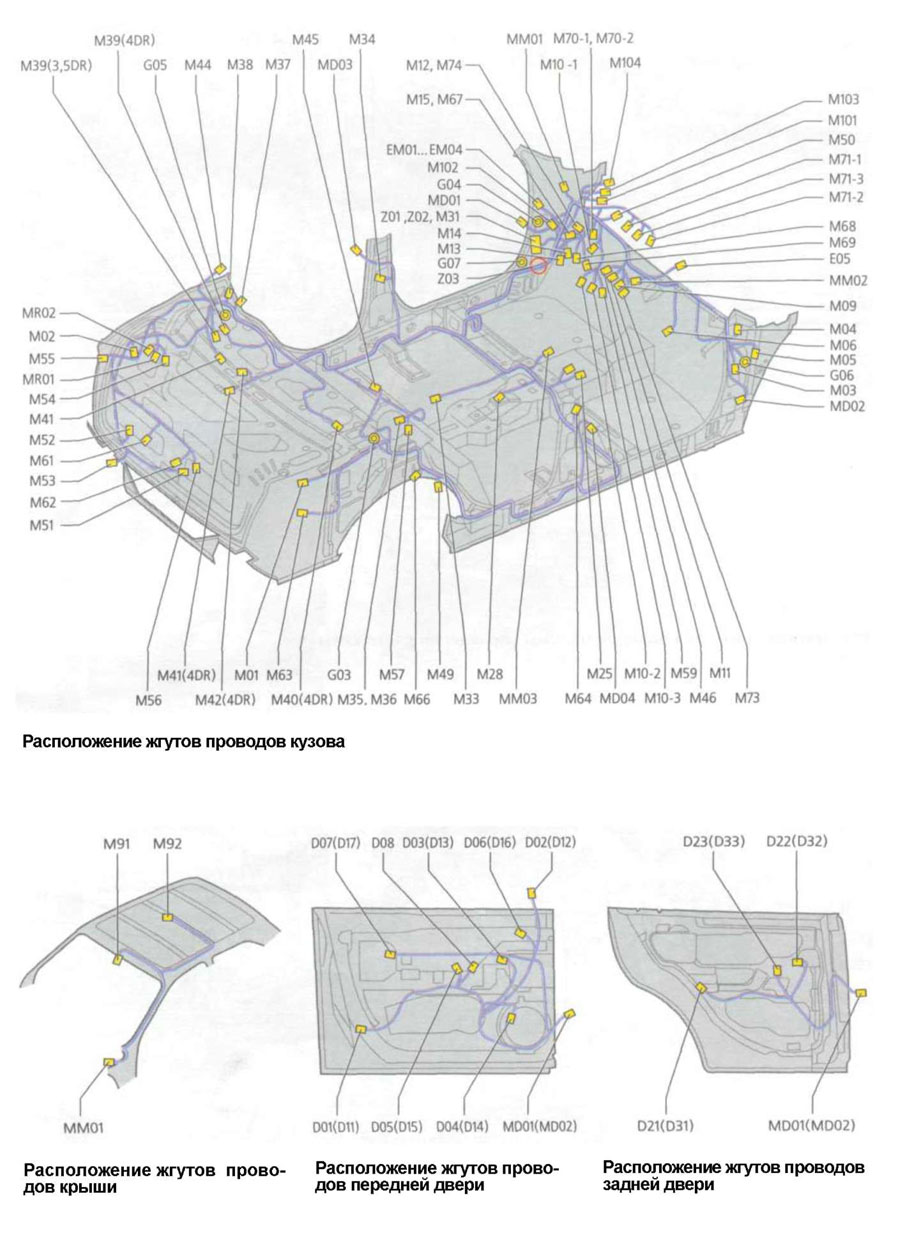

Расположение жгутов проводов.
