Диагностика электронной системы управления двигателем (ЭСУД) автомобилей семейства Лада-Самара, Лада-Калина.

ЭСУД способна самостоятельно осуществлять в определенном объёме самодиагностику. При обнаружении неисправности контроллер ЭСУД заносит в память код неисправности и может включить сигнализатор неисправности в комбинации приборов. Включение сигнализатора неисправности означает, что необходимо в возможно короткий срок провести диагностику двигателя и ЭСУД.
Следует помнить, что за электроникой стоит двигатель внутреннего сгорания и работоспособность системы управления двигателем зависит от исправности механических систем. Ниже приводится ряд отклонений, вызывающих неисправности, которые могут быть ошибочно приписаны электронной части системы управления двигателем:
- недостаточная компрессия;
- подсос воздуха;
- ограничение проходимости системы впуска / выпуска;
- отклонения фаз газораспределения;
- неисправности, вызванные износом деталей и неправильной сборкой и несоблюдением сроков ТО;
- плохое качество топлива.


МЕРЫ БЕЗОПАСНОСТИ

При работе на автомобиле c ремонтом ЭСУД необходимо соблюдать следующие требования:

  1. Перед демонтажем контроллера необходимо отсоединить провод "массы" от аккумуляторной батареи.
  2. Не допускается пуск двигателя без надежного подключения аккумуляторной батареи.
  3. Не допускается отключение аккумуляторной батареи от бортовой сети при работающем двигателе.
  4. При зарядке аккумуляторная батарея должна быть отключена от бортовой сети.
  5. Необходимо контролировать надежность контактов жгутов проводов и поддерживать чистоту клемм аккумуляторной батареи.
  6. Конструкция колодок жгутов проводов предусматривает их соединение с ответной частью только при определенной ориентации. При правильной ориентации соединение колодки жгута с ответной частью выполняется без усилия. Соединение с неправильной ориентацией колодки может привести к выходу из строя колодки, модуля или другого элемента системы.
  7. Не допускается соединение или разъединение колодок элементов ЭСУД при включенном зажигании.
  8. Перед проведением электросварочных работ необходимо отсоединить провода от аккумуляторной батареи и колодку от контроллера.
  9. Для исключения коррозии контактов при мойке двигателя струей воды под давлением не направлять распылитель на элементы системы.
  10. Измерения напряжения выполнять с помощью цифрового вольтметра с номинальным внутренним сопротивлением более 10 Мом.
  11. Если предусмотрено применение пробника с контрольной лампой, необходимо использовать лампу с током потребления не более 0,25 А (250 мА).
  12. Для предотвращения повреждений электростатическим разрядом элементов электроники запрещается разбирать металлический корпус контроллера и касаться штекеров разъема.

Бортовая диагностика.

Под "бортовой диагностикой" понимается система программно-аппаратных средств (контроллер, датчики, исполнительные механизмы), которая выполняет следующие задачи:
1) Определение и идентификация ошибок функционирования ЭСУД и двигателя, которые могут приводить:
- к превышению предельных значений по токсичности отработавших газов автомобилей,
которые определяются действующими в настоящее время
в соответствующей стране экологическими нормами для легковых автомобилей;
- к снижению мощности и крутящего момента двигателя,
увеличению расхода топлива, ухудшению ездовых качеств автомобиля;
- к выходу из строя двигателя и его компонентов
(прогорание поршней из-за детонации или повреждение каталитического нейтрализатора в случае возникновения пропусков зажигания);
- к аварийно-опасному поведению автомобиля.
В системах управления с электронным приводом дроссельной заслонкой
отсутствует механическая связь между педалью акселератора и дроссельной заслонкой.
В связи с этим к бортовой диагностике предъявляются повышенные требования
к обеспечению безопасного поведения автомобиля при возникновении различных неисправностей.
2) Информирование водителя о наличии неисправности включением сигнализатора неисправностей.
3)Сохранение информации о неисправности.
В момент обнаружения в память контроллера заносится следующая информация:
- код неисправности согласно международной классификации (см. Табл. 1);

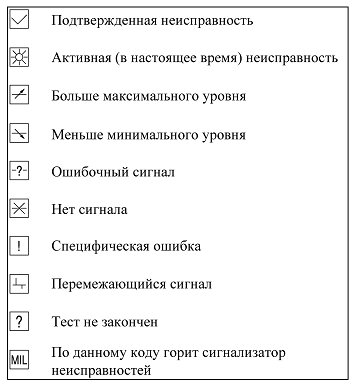

- статус-флаги (признаки), характеризующие неисправность в момент сеанса обмена информацией с диагностическим прибором;
- так называемый стоп-кадр - значения важных для ЭСУД параметров в момент регистрации ошибки.
4) Активизация аварийных режимов работы ЭСУД.
При обнаружении неисправности система переходит на аварийные режимы работы,
обеспечивающие возможность в безопасном режиме доехать до станции технического обслуживания.
Поведение автомобиля в аварийном режиме зависит от конкретной обнаруженной неисправности.
Например, в случае неисправности датчика температуры охлаждающей жидкости,
для управления двигателем используются замещающие значения температуры двигателя,
рассчитанные по косвенным параметрам, а также включается вентилятор системы охлаждения.
При обнаружении любой неисправности дроссельного узла (механической или электрической)
контроллер обесточивает электропривод дроссельной заслонки,
а также ограничивает максимальные обороты двигателя.
5) Обеспечение взаимодействия с диагностическим оборудованием.
О наличии неисправности система бортовой диагностики сигнализирует включением сигнализатора.
Затем система бортовой диагностики должна обеспечить при помощи специального оборудования
получение диагностической информации, хранящейся в памяти контроллера.
Для этого в системе управления двигателем организован последовательный канал передачи информации,
в состав которого входят контроллер ЭСУД,
стандартизованная колодка для подключения диагностического прибора и соединяющий их провод (К-линия).
Помимо колодки стандартизованы также протокол передачи информации
и формат передаваемых сообщений.
Кроме получения информации о выявленных неисправностях и состоянии системы управления двигателем,
система бортовой диагностики позволяет выполнить ряд проверочных тестов,
управляя исполнительными механизмами.
Основным компонентом системы бортовой диагностики является контроллер ЭСУД.
Помимо своей главной задачи (управление процессами горения топливной смеси)
он осуществляет самодиагностику.
При выполнении этой функции контроллер отслеживает сигналы различных датчиков и исполнительных механизмов ЭСУД.
Эти сигналы сравниваются с контрольными значениями, хранящимися в памяти контроллера.
И если какой-либо сигнал выходит за пределы контрольных значений,
то контроллер оценивает это состояние как неисправность
(например, напряжение на выходе датчика стало равным нулю - короткое замыкание на массу),
формирует и записывает в память ошибок соответствующую диагностическую информацию (см. ниже),
включает контрольную лампу (сигнализатор) индикации неисправностей,
а также переходит на аварийные режимы работы ЭСУД.
Система бортовой диагностики начинает функционировать с момента включения зажигания
и прекращает после перехода контроллера в режим "stand by" (наступает после выключения главного реле).
Момент активизации того или иного алгоритма диагностики и его работа
определяются соответствующими режимами работы двигателя.
Диагностические алгоритмы могут быть разделены на три группы:
1) Диагностика датчиков.
Контроллер, отслеживая значение выходного сигнала датчика, определяет наличие или отсутствие неисправности.
2) Диагностика исполнительных механизмов ЭСУД (драйверная диагностика).
Контроллер проверяет цепи управления на обрыв, замыкание на массу или источник питания.
3) Диагностика подсистем ЭСУД (функциональная диагностика).
В системе управления двигателем можно выделить несколько подсистем:

  1. Зажигания.
  2. Топливоподачи.
  3. Поддержания оборотов холостого хода.
  4. Улавливания паров бензина и т.д.

Функциональная диагностика дает заключение о качестве их работы.
В данном случае система следит уже не за отдельно взятыми датчиками или исполнительными механизмами,
а за параметрами, которые характеризуют работу всей подсистемы в целом.
Например, о качестве работы подсистемы зажигания можно судить
по наличию пропусков воспламенения в камерах сгорания двигателя.
Параметры адаптации топливоподачи дают информацию о состоянии подсистемы топливоподачи.
К каждой из подсистем предъявляются свои требования по величине предельно
допустимых отклонений ее параметров от средних значений.

СИГНАЛИЗАТОР НЕИСПРАВНОСТЕЙ

Сигнализатор неисправностей у автомобилей семейств ЛАДА-САМАРА (LADA SAMARA), ЛАДА-КАЛИНА (LADA KALINA)
находится в комбинации приборов.
Включение сигнализатора говорит о том, что бортовая система диагностики обнаружила неисправность ЭСУД
и дальнейшее движение автомобиля происходит в аварийном режиме.
Мигание сигнализатора свидетельствует о наличии неисправности,
которая может привести к серьезным повреждениям элементов ЭСУД
(например, пропуски воспламенения способны повредить каталитический нейтрализатор).
При включении зажигания сигнализатор должен загореться
- таким образом ЭСУД проверяет исправность сигнализатора и цепи его управления.
После запуска двигателя сигнализатор должен погаснуть,
если в памяти контроллера отсутствуют условия для его включения.
Для защиты от случайных, кратковременно проявляющихся ошибок,
которые могут быть вызваны потерей контакта в электрических соединителях
или нестабильной работой двигателя,
сигнализатор включается через определенный промежуток времени после обнаружения неисправности ЭСУД.
В течение этого промежутка система бортовой диагностики проверяет наличие неисправности.
После устранения причин неисправности
сигнализатор будет выключен через определенное время задержки,
в течение которого неисправность не проявляется,
и при условии, что в памяти контроллера отсутствуют
другие коды неисправностей, требующие включения сигнализатора.
При очистке (удалении) кодов неисправностей из памяти контроллера
с помощью диагностического оборудования сигнализатор гаснет.

Табл. 1

Диагностические коды контроллера М74

Код Описание
P0030Нагреватель ДК до нейтрализатора, цепь неисправна
P0031Нагреватель ДК до нейтрализатора, замыкание цепи управления на массу
P0032Нагреватель ДК до нейтрализатора, замыкание цепи управления на бортовую сеть
P0036Нагреватель ДК после нейтрализатора, цепь неисправна
P0037Нагреватель ДК после нейтрализатора, замыкание цепи управления на массу
P0038Нагреватель ДК после нейтрализатора, замыкание цепи управления на бортовую сеть
P0101Цепь ДМРВ, выход сигнала из допустимого диапазона
P0102Цепь датчика массового расхода воздуха, низкий уровень сигнала
P0103Цепь датчика массового расхода воздуха, высокий уровень сигнала
P0112Цепь датчика температуры впускного воздуха, низкий уровень сигнала
P0113Цепь датчика температуры впускного воздуха, высокий уровень сигнала
P0116Цепь ДТОЖ, выход сигнала из допустимого диапазона
0117Цепь ДТОЖ, низкий уровень сигнала
P0118Цепь ДТОЖ, высокий уровень сигнала
P0122Цепь ДПДЗ А, низкий уровень сигнала
P0123Цепь ДПДЗ А, высокий уровень сигнала
P0130Датчик кислорода до нейтрализатора неисправен
P0131Цепь ДК до нейтрализатора, низкий уровень выходного сигнала
P0132Цепь ДК до нейтрализатора, высокий уровень выходного сигнала
P0133Цепь ДК до нейтрализатора, медленный отклик на изменение состава смеси
P0134Цепь датчика кислорода до нейтрализатора неактивна
P0136Датчик кислорода после нейтрализатора неисправенДатчик кислорода после нейтрализатора неисправен
P0137Цепь ДК после нейтрализатора, низкий уровень сигнала
P0138Цепь ДК после нейтрализатора, высокий уровень сигнала
P0140Цепь датчика кислорода после нейтрализатора неактивна
P0171Система топливоподачи слишком бедная
P0172Система топливоподачи слишком богатая
P0201Форсунка цилиндра 1, цепь неисправна
P0202Форсунка цилиндра 2, цепь неисправна
P0203Форсунка цилиндра 3, цепь неисправна
P0204Форсунка цилиндра 4, цепь неисправна
P0217Температура двигателя выше допустимой
P0222Цепь ДПДЗ В, низкий уровень сигнала
P0223Цепь ДПДЗ В, высокий уровень сигнала
P0261Форсунка цилиндра 1, замыкание цепи управления на массу
P0262Форсунка цилиндра 1, замыкание цепи управления на бортовую сеть
P0264Форсунка цилиндра 2, замыкание цепи управления на массу
P0265Форсунка цилиндра 2, замыкание цепи управления на бортовую сеть
P0267Форсунка цилиндра 3, замыкание цепи управления на массу
P0268Форсунка цилиндра 3, замыкание цепи управления на бортовую сеть
P0270Форсунка цилиндра 4, замыкание цепи управления на массу
P0271Форсунка цилиндра 4, замыкание цепи управления на бортовую сеть
P0300Обнаружены случайные/множественные пропуски воспламенения
P0301Обнаружены случайные/множественные пропуски воспламенения
P0302Цилиндр 2, обнаружены пропуски воспламенения
P0303Цилиндр 3, обнаружены пропуски воспламенения
P0304Цилиндр 4, обнаружены пропуски воспламенения
P0326Цепь датчика детонации, выход сигнала из допустимого диапазона
P0327Цепь датчика детонации, низкий уровень сигнала
P0328Цепь датчика детонации, высокий уровень сигнала
P0335Цепь датчика положения коленчатого вала неисправна
P0336Цепь ДПКВ, выход сигнала из допустимого диапазона
P0351Катушка зажигания цилиндра 1-4, обрыв цепи управления
P0352Катушка зажигания цилиндра 2-3, обрыв цепи управления
P0363Обнаружены пропуски воспламенения, отключена топливоподача в неработающих. цилиндра
P0422Эффективность нейтрализатора ниже порога
P0441Система улавливания паров бензина, неверный расход воздуха через КПА
P0443Клапан продувки адсорбера, цепь неисправна
P0444Клапан продувки адсорбера, обрыв цепи управления
P0458Клапан продувки адсорбера, замыкание цепи управления на массу
P0459Клапан продувки адсорбера, замыкание цепи управления на бортовую сеть
P0480Реле вентилятора 1, цепь неисправна
P0481Реле вентилятора 2, цепь неисправна
P0500Датчик скорости автомобиля неисправен
P0504Выключатели "А/В" педали тормоза, рассогласование сигналов
P0560Напряжение бортовой сети автомобиля
P0562Напряжение бортовой сети, низкий уровень
P0563Напряжение бортовой сети, высокий уровень
P0601Контроллер СУД, ошибка контрольной суммы ПЗУ
P0606Контроллер СУД, ошибка процессора
P0615Доп. реле стартера, цепь неисправна
P0616Доп. реле стартера, замыкание цепи управления на массу
P0617Доп. реле стартера, замыкание цепи управления на бортовую сеть
P0627Реле бензонасоса, цепь неисправна
P0628Реле бензонасоса, замыкание цепи управления на массу
P0629Реле бензонасоса, замыкание цепи управления на бортовую сеть
P0645Реле муфты компрессора кондиционера, цепь неисправна
P0646Реле муфты компрессора кондиционера, замыкание цепи управления на массу
P0647Реле муфты компрессора кондиционера, замыкание цепи управления на бортовую сеть
P0691Реле вентилятора 1, замыкание цепи управления на массу
P0692Реле вентилятора 1, замыкание цепи управления на бортовую сеть
P0693Реле вентилятора 2, замыкание цепи управления на массу
P0694Реле вентилятора 2, замыкание цепи управления на бортовую сеть
P0830Выключатель педали сцепления, цепь неисправна
P1301Цилиндр 1, обнаружены пропуски воспламенения, критичные для нейтрализатора
P1302Цилиндр 2, обнаружены пропуски воспламенения, критичные для нейтрализатора
P1303Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора
P1304Цилиндр 4, обнаружены пропуски воспламенения, критичные для нейтрализатора
P1335Мониторинг управления приводом дроссельной заслонки, положение заслонки вне допустимого диапазона
P1336Мониторинг управления приводом дроссельной заслонки, рассогласование сигналов датчиков "А" / "В" положения дроссельной заслонки
P1388Мониторинг управления приводом дроссельной заслонки, рассогласование сигналов датчиков "А" / "В" положения педали акселератора
P1389Мониторинг управления приводом дроссельной заслонки, обороты двигателя вне допустимого диапазона
P1390Мониторинг управления приводом дроссельной заслонки, некорректная реакция на неисправность в системе
P1545Привод дроссельной заслонки, положение заслонки вне допустимого диапазона
P1558Привод дроссельной заслонки, возвратная пружина неисправна
P1559Привод дроссельной заслонки, положение заслонки в состоянии покоя вне допустимого диапазона
P1570Иммобилизатор, цепь неисправна
P1578Система управления приводом дроссельной заслонки, величина адаптации положения нуля вне допустимого диапазона
P1602Контроллер СУД, пропадание напряжения питания
P1640Контроллер СУД, ошибка чтения-записи EEPROM
P2100Электропривод дроссельной заслонки, обрыв цепи управления
P2101Электропривод дроссельной заслонки, цепь управления неисправна
P2122Цепь датчика положения педали А, низкий уровень сигнала
P2123Цепь датчика положения педали А, высокий уровень сигнала
P2127Цепь датчика положения педали В, низкий уровень сигнала
P2128Цепь датчика положения педали В, высокий уровень сигнала
P2135Датчики "А" / "В" положения дроссельной заслонки, рассогласование сигналов
P2138Датчики "А" / "В" положения педали акселератора, рассогласование сигналов
P2176Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки не выполнена
P2187Система топливоподачи слишком бедная на холостом ходу
P2188Система топливоподачи слишком богатая на холостом ходу
P2301Катушка зажигания цилиндра 1-4, замыкание цепи управления на бортовую сеть
P2304Катушка зажигания цилиндра 2-3, замыкание цепи управления на бортовую сеть

ПОРЯДОК РАБОТЫ С ДИАГНОСТИЧЕСКИМ ПРИБОРОМ

Диагностический прибор позволяет:
1) в режиме "Параметры" просмотреть:
- текущие значения параметров ЭСУД.
Выбрав пункт меню "Общий просмотр",
получаем возможность контролировать все параметры ЭСУД,
которые выдает контроллер.
Данный режим удобен для сравнения текущих значений с теми, которые приведены в таблице 4.
Выбрав пункт меню "Просмотр групп", контролируем работу отдельных подсистем
(например, топливоподачи или стабилизации холостого хода).
Для этого некоторые параметры сгруппированы в соответствующие группы.
"Настройка групп";
- текущие значения каналов АЦП;
- информацию о контроллере ЭСУД (номер контроллера, калибровки, дата програм-мирования и т.д.);
2) в режиме "Управление ИМ",
выбрав необходимый исполнительный механизм,
выполнить проверку его функционирования;
3) в режиме "Неисправности":
- просмотреть диагностическую информацию по кодам неисправностей, хранящимся в памяти ошибок контроллера;
- стереть информацию из памяти ошибок.
Диагностический прибор получает сигнал контроллера и отображает его в удобном для чтения виде.
Если сигнал отсутствует, то в правом верхнем углу высвечивается символ "X".
Если сигнал присутствует, то высвечивается символ в виде стрелок (направленных вверх и вниз).

Параметры, отображаемые в режиме "Параметры; Общий просмотр"

Табл.2.

Аббревиатура Наименование измеряемого параметра Примечание
DFESКоличество ошибок
ТМОТ_W (°С) Температура охлаждающей жидкости Контроллер измеряет падение напряжения на датчике температуры охлаждающей
жидкости и преобразует его в значение температуры в градусах Цельсия.
Значения должны быть близкими к температуре воздуха, когда двигатель не прогрет,
и должны повышаться по мере прогрева двигателя. После пуска двигателя температура
должна равномерно повышаться до 94-101 °С.
TANS (°C) Температура впускного воздуха Температура впускного воздуха, измеренная с помощью датчика, встроенного в дат-
чик массового расхода воздуха.
UBSQ (В) Напряжение бортсети Отображается напряжение бортсети автомобиля, поступающее на контакт "X2/F2"
контроллера.
VFZG (км/ч) Скорость автомобиля Отображается интерпретация контроллером сигнала датчика скорости автомобиля.
WDKBA_W (%) Положение дроссельной заслонки Отображаемый параметр представляет собой угол открытия дроссельной заслонки, рассчитываемый контроллером в зависимости от напряжения входного сигнала датчика положения дроссельной заслонки. 0 % соответствует полностью закрытой дроссельной заслонке, 100 % - полностью открытой.
WPED_W (%) Положение педали Отображаемый параметр представляет собой положение педали акселератора, рассчитываемое контроллером в зависимости от напряжения входного сигнала датчика положения педали акселератора. 0 % соответствует отпущенной педали, 100 % - нажатой до упора.
NSTAT (об/мин) Желаемые обороты холостого хода В режиме холостого хода частотой вращения коленчатого вала управляет контроллер. Желаемыми оборотами- называется оптимальное значение частоты вращения коленчатого вала, определяемое контроллером в зависимости от температуры охлаждающей жидкости. С ростом температуры желаемые обороты уменьшаются.
NMOT_W (об/мин) Частота вращения коленчатого вала двигателя Отображаемые данные соответствуют интерпретации контроллером фактических оборотов коленчатого вала двигателя по сигналу датчика положения коленчатого вала с дискретностью 40 об/мин.
ML_W (кг/ч) Расход воздуха Параметр представляет собой потребление воздуха двигателем, выраженное в килограммах в час.
ZWOUT (° по к.в.) Угол опережения зажигания Отображается угол опережения зажигания по коленчатому валу (к.в.) относительно верхней мертвой точки.
WKRV (° по к.в.) Коррекция УОЗ по детонации Величина, на которую уменьшен в данный момент угол опережения зажигания (УОЗ ) для предотвращения детонации.
RL_W (% ) Параметр нагрузки Параметр характеризует нагрузку на двигатель.
FHO Фактор высотной адаптации Величина, косвенно отражающая высоту над уровнем моря. Уменьшение фактора высотной адаптации на 0,01 примерно соответствует подъему на 100 м.
TIEFF_W (мс) Длительность импульса впрыска топлива Параметр представляет собой длительность (в миллисекундах) включенного состояния форсунки.
DMVAD_W (%) Параметр адаптации регулировки холостого хода Отображается значение коррекции самообучением момента двигателя для поддержания желаемых оборотов холостого хода.
USVKL (В) Напряжение в цепи датчика кислорода до нейтрализатора Отображается напряжение сигнала датчика кислорода в вольтах. Когда датчик не прогрет, напряжение стабильное на уровне 3,3 В. После прогрева датчика подогревающим элементом при работе двигателя напряжение колеблется в диапазоне 0,1...0,89 В. При включенном зажигании и заглушённом двигателе напряжение сигнала прогретого ДК постепенно падает до уровня 0,1 В в течение нескольких минут.
USHKL (В) Напряжение в цепи датчика кислорода после нейтрализатора Отображается напряжение сигнала диагностического датчика кислорода в вольтах. Когда датчик не прогрет, напряжение стабильное на уровне 3,3 В. При исправном нейтрализаторе и работе двигателя на средних нагрузках напряжение сигнала прогретого датчика меняется в диапазоне 0,59.. .0,75 В.
FR_W Текущий коэффициент коррекции длительности импульса впрыска топлива по сигналу датчика кислорода Отображается во сколько раз изменяется длительность импульса впрыска для компенсации текущих отклонений состава смеси от стехиометрического.
FRA_W Параметр адаптации топливоподачи на частичных нагрузках Отображается коэффициент коррекции самообучения на базе параметра FR, на значение которого изменяется длительность импульса впрыска на частичных нагрузках.
TATEOUT_W (% ) Коэффициент продувки адсорбера Данный параметр отражает в процентах степень продувки адсорбера в зависимости от режима работы двигателя.
FUCOTE_W (% ) Коэффициент концентрации топлива в адсорбере Данный параметр отражает в процентах степень загруженности адсорбера топливом.
MSLEAK_W Параметр адаптации топливоподачи на холостом ходу Отображается значение коррекции самообучением, на которое изменяется длительность импульса впрыска на холостом ходу. Рассчитывается контроллером на базе сигнала датчика кислорода при работе системы в режиме замкнутого контура регулирования состава топливовоздушной смеси.
MSNDKO (кг/ч) Перетечки через закрытый дроссель на холостом ходу Данный параметр отражает потребление воздуха через закрытый дроссель и систему вентиляции картера.
DTPSVKMF (сек) Период сигнала датчика кислорода до нейтрализатора Отображается измеренный контроллером период сигнала управляющего датчика кислорода.
FZABGZIL 1 (2, 3, 4) Счетчик пропусков зажигания, влияющих на токсичность, цилиндр 1 (2, 3, 4) Используется для определения процента пропусков воспламенения в соответствующем цилиндре двигателя, влияющих на токсичность отработавших газов. Отображает количество зафиксированных пропусков воспламенения за тысячу оборотов коленчатого вала. После обнаружения очередного пропуска счётчик инкрементируется на 1. Значение счётчика обнуляется через каждую тысячу оборотов коленчатого вала.
FZKATS Счетчик пропусков воспламенения, влияющих на работоспособность нейтрализатора Используется для определения процента пропусков воспламенения, приводящих к повреждению нейтрализатора. После обнаружения очередного пропуска значение счётчика увеличивается на величину, которая зависит от режима работы двигателя. Значение счётчика обнуляется через каждые двести оборотов коленчатого вала.
DMLLRI (%) Желаемое изменение момента для поддержания холостого хода (интегральная часть) Отображается значение, соответствующее дополнительному моменту двигателя, который необходим для компенсации механических потерь с целью поддержания желаемых оборотов холостого хода.
DMLLR (%) Желаемое изменение момента для поддержания холостого хода (пропорциональная часть) Отображается значение, соответствующее дополнительному моменту двигателя, который необходим для компенсации механических потерь с целью поддержания желаемых оборотов холостого хода.
АНКАТ Фактор старения нейтрализатора Значение параметра изменяется в пределах от 0 до 1. Чем меньше его значение, тем выше эффективность работы нейтрализатора.
B_LL (да/нет) Признак работы двигателя в режиме холостого хода Отображается - задействован ли режим холостого хода.
B_LR (да/нет) Признак работы в зоне регулировки по сигналу управляющего датчика кислорода Переход от разомкнутого к замкнутому контуру регулирования состава топливовоздушной смеси зависит от времени с момента запуска двигателя, готовности управляющего датчика кислорода и температуры охлаждающей жидкости.
ТИ
B_LRA (да/нет) Базовая адаптация смеси При включении флага происходит обучение FRA или MSLEAK в зависимости от режима двигателя.
B_SBBVK (да/нет) Готовность датчика кислорода до нейтрализатора Флаг устанавливается после отклонения напряжения датчика кислорода от средней линии.
B_SBBHK (да/нет) Готовность датчика кислорода после нейтрализатора Флаг устанавливается после отклонения напряжения датчика кислорода от средней линии.
B_SZKAT (да/нет) Готовность нейтрализатора Флаг устанавливается после завершения теста нейтрализатора.
B_NOLSV (да/нет) Проверка датчика кислорода до нейтрализатора Флаг устанавливается после проверки УДК.
B_NOLSH (да/нет) Проверка датчика кислорода после нейтрализатора Флаг устанавливается после проверки ДДК.
B_FOFRl (да/нет) Обучение шкива Флаг устанавливается после выпонения процедуры адаптации функции диагностики пропусков воспламенения.
В_ТЕ (да/нет) Продувка адсорбера активирована Флаг устанавливается при открытии клапана продувки адсорбера для подачи во впускную систему паров бензина, скопившихся в адсорбере.
DFC_TEV (да/нет) Проверка СУПБ Флаг устанавливается после проверки системы улавливания паров бензина (СУПБ).
B_KUPPL (да/нет) Датчик педали сцепления Флаг устанавливается после срабатывания выключателя педали сцепления.
B_BREMS (да/нет) Датчик педали тормоза Флаг устанавливается после срабатывания контактов 2-3 выключателя сигнала торможения.
CHECKSUM Контрольная сумма Контрольная сумма ПЗУ.
В_КО (да/нет) Запрос на включение кондиционера Отображается наличие запроса на включение кондиционера, поступающего в контроллер.
В_КОЕ (вкл/выкл) Включение реле кондиционера Отображается наличие команды контроллера на включение кондиционера.
FSE Параметр адаптации демпфера Служит для компенсации погрешности расчета неравномерности вращения коленчатого вала двигателя.
VSKS_W (л/час) Расход топлива
В_ЕКР (вкл/выкл) Признак включения электробензонасоса Отображается наличие команды контроллера на включение электробензонасоса.
B_LF1S (вкл/выкл) Признак включения реле 1 электровентилятора Отображается наличие команды контроллера на включение реле 1 электровентилятора системы охлаждения.
B_LF2S (вкл/выкл) Признак включения реле 2 электровентилятора Отображается наличие команды контроллера на включение реле 2 электровентилятора системы охлаждения.
MILACT (вкл/выкл) Признак включения контрольной лампы Отображается наличие команды на включение или выключение сигнализатора неисправностей.
B_KR (да/нет) Контроль детонации активен Включение этого бита означает, что все условия для контроля по детонации выполнены.
B_SA (да/нет) Отсечка топливоподачи Флаг устанавливается на режиме торможения двигателем.
B_LUSTOP (да/нет) Обнаружение пропусков зажигания приостановлено Значение бита равно 1, когда обнаружение пропусков зажигания приостановлено.

Параметры, отображаемые в режиме "Параметры; Доп. Испытания; Входы АЦП"

Табл.3.
Абривиатура Наименование измеряемого параметра Примечание
WUB, В Напряжение бортовой сети. Отображается напряжение бортсети автомобиля, посту-пающее на контакты "X2/Н1" и "X2/Н2" контроллера.
WTMOT, В Напряжение ДТОЖ Выходное напряжение датчика температуры охлаждающей жидкости.
WTANS, В Темп. воздуха Выходное напряжение датчика температуры воздуха.
UDKP1, В Положение ДП31 Напряжение сигнала в цепи датчика положения дроссельной заслонки 1.
UDKP2, В Положение ДП32 Напряжение сигнала в цепи датчика положения дроссельной заслонки 2.
UPWG1ROH, В Положен. педал1 Напряжение сигнала в цепи датчика положения педали акселератора 1.
UPWG2ROH, В Положен. педал2 Напряжение сигнала в цепи датчика положения педали акселератора 2.
USVKL, В Датчик 02 - 1 Напряжение в цепи управляющего датчика кислорода.
USHKL, В Датчик 02 - 2 Напряжение в цепи диагностического датчика кислорода.
RINV, Ом Сопротив. 02 - 1 Сопротивление управляющего датчика кислорода.
RINH, Ом Сопротив. 02 - 2 Сопротивление диагностического датчика кислорода.
RKRN, В Датч. детонации Напряжение в цепи датчика детонации.

Контроль исполнительных механизмов в режиме "Управление ИМ"

Диагностический прибор способен выдавать контроллеру команды на включение исполнительных механизмов.
Это обеспечивает возможность быстрой проверки работоспособности элементов системы.
Выбрав пункт меню прибора "2- Управление ИМ", затем можно выбрать следующее:

Параметры, отображаемые в режиме "Неисправности"

Контроллер выполняет функцию диагностики ЭСУД. Она осуществляется в течение так называемого "драйв-цикла",
который начинается через 5 сек после пуска двигателя и заканчивается в момент остановки двигателя.
В случае возникновения неисправности контроллер заносит в свою память соответствующий код
и включает сигнализатор неисправностей. Для исключения отображения ложных ошибок
сигнализатор включается через определенный промежуток времени (параметр FLC),
в течение которого неисправность постоянно присутствует.
Если обнаруженная неисправность после её регистрации исчезает,
то сигнализатор продолжает гореть в течение определенного времени (параметр HLC),
а затем гаснет, но диагностический код этой неисправности сохраняется в памяти контроллера
в течение определенного промежутка времени (параметр DLC) или до очистки кодов.
Информация о зафиксированной неисправности может быть считана из памяти контроллера
с помощью диагностического прибора в режимах "4 - Неисправности; 1 - Актуальные" или "4 - Неисправности;
2 - История кодов". В первом случае выдаются те коды неисправностей, для которых необходимо провести диагностику и ремонт.
Во втором - все коды неисправностей, хранящиеся в памяти контроллера в порядке их возникновения.
Каждому коду неисправности сопутствует дополнительная информация, которая включает в себя:

Статус флаги в виде пиктограммы.

Очистка кодов неисправностей .

Для очистки кодов из памяти контроллера после завершения ремонта
или в целях контроля на повторное возникновение
необходимо стереть коды с помощью диагностического прибора в режиме
"4 - Неисправности; 3 - Сброс".
ВНИМАНИЕ.
Для предотвращения повреждения контроллера
при отключении или подключении его питания зажигание должно быть выключено.

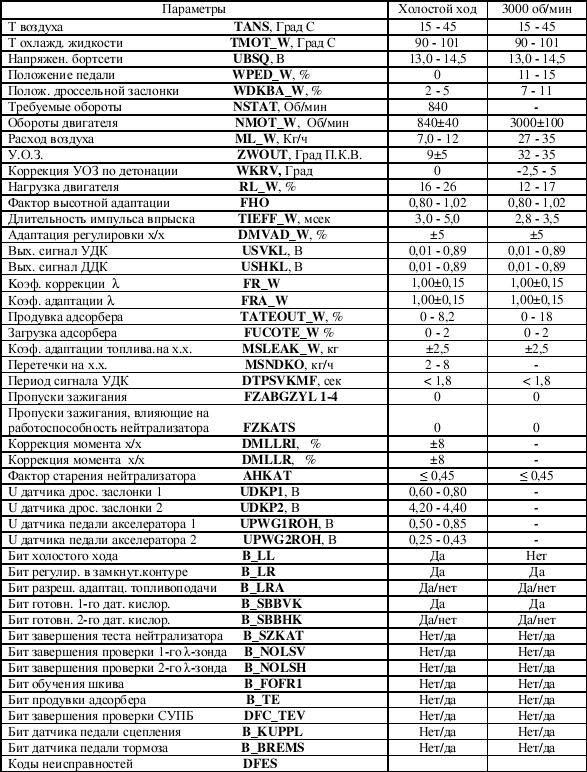

Перечень параметров, отображаемых диагностическим прибором
и используемых для диагностики ЭСУД автомобилей
ЛАДА САМАРА (LADA SAMARA) и ЛАДА КАЛИНА (LADA KALINA)
с контроллерами М74 11183-1411020-01/02 и 11183-1411020-51/52

Табл.4.

Перечень параметров, отображаемых диагностическим прибором

В таблице приведены значения параметров для положительной температуры окружающего воздуха. Значения параметров носят рекомендательный характер.
